CS141 Netzwerkintegration

Alle Modelle der CS141-Familie werden ausschließlich über die speziell entwickelte Weboberfläche des Adapters konfiguriert. Um die Erstkonfiguration oder eine schnelle Intervention vor Ort zu erleichtern, ist der Webmanager der CS141-Familie hardwaremäßig auf die Standard-IP-Adresse 10.10.10.10 voreingestellt.

Die folgende Tabelle zeigt die Optionen für die regulären Betriebsarten im Standardbetrieb:

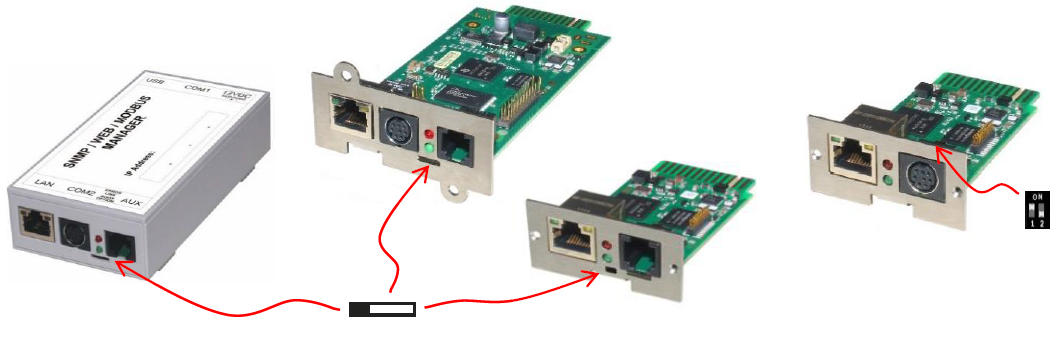

Schiebeschalter in Mittelstellung / DIP-Schalter 1+2 AUS: Nach dem Booten läuft der CS141 im Konfigurationsmodus. Die fest codierte Standard-IP-Adresse 10.10.10.10 ist aktiv.
Schiebeschalter in rechte Position/ DIP 1 AUS + DIP 2 EIN: Nach dem Booten ist DHCP-Modus aktiv und die IP-Adresse wird automatisch zugewiesen. Um die zugewiesene IP-Adresse zu identifizieren, überprüfen Sie die MAC-Adresse des CS 141.
Schiebeschalter in linke Position / DIP 1 auf EIN + DIP 2 AUS: Nach dem Booten ist der Betriebsmodus aktiv, manuell konfigurierte Netzwerkeinstellungen treten in Kraft.
Beide DIP-Schalter EIN / (CS141Mini): Diese Funktion startet das Rettungssystem auf dem CS141Mini

Hinweis: Überprüfen Sie die IP-Adresseinstellungen!

Manuelle IP-Adresszuweisung: Wenn Sie Ihren Laptop so konfiguriert haben, dass er mit der Standardadresse des CS141 übereinstimmt, werden die Änderungen der Netzwerkeinstellungen am CS141 sofort angewendet. Wenn diese IP-Adresse außerhalb des derzeit konfigurierten IP-Adressbereichs liegt, wird die Weboberfläche des CS141 nicht angezeigt.

DHCP-Modus: Ein DHCP-Server muss für diesen Modus verfügbar sein, da ansonsten keine IP-Adresse zugewiesen werden kann."
