Data backup und firmware update

Dieser Artikel enthält Folgendes:

Backup durchführen

Daten wiederherstellen

Firmware-Updates

OEM-Firmware ändern

Häufigste Probleme bei Konfiguration und Update

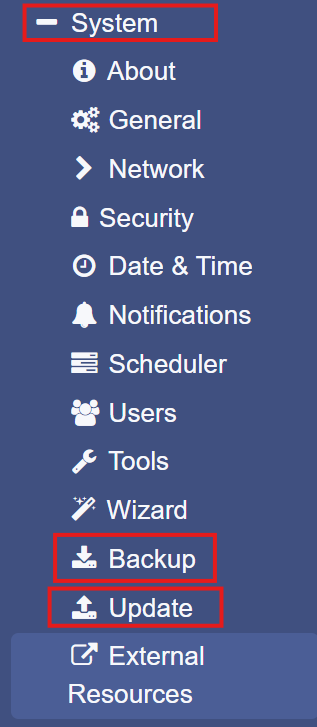

Für diesen Konfigurationsschritt navigieren Sie zu den folgenden Menüs:

Datensicherung bietet die Möglichkeit, die aktuelle Systemkonfiguration vollständig zu sichern, um bei Bedarf schnell eine Wiederherstellung durchführen zu können. Das Backup und die Wiederherstellung erfolgen in zwei Schritten:

Schritt 1: Backup durchführen

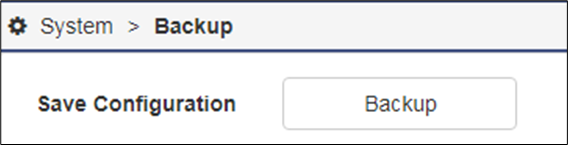

Öffnen Sie Backup. Unter „Konfiguration speichern“ klicken Sie auf Backup, um die Datei lokal im Download-Verzeichnis zu sichern. Da die Backup-Funktion systemkritisch ist, fragt die CS141 nach dem gültigen Administrator-Passwort.

Dieses Backup kann auf jeder CS141 mit gleicher oder höherer OEM-Firmware-Version eingespielt werden. Bitte beachten: Das Umbenennen der Backup-Datei unterliegt Einschränkungen, die zu einer fehlerhaften Wiederherstellung führen können:

backup-200001707T0416.tar.gz

Richtlinien für die Umbenennung der Backup-Datei:

• Datei genau so verwenden, wie heruntergeladen.
• Die rot markierten Teile dürfen nicht geändert werden.
• Keine Leerzeichen im Dateinamen verwenden.
• Keine Sonderzeichen verwenden.

Schritt 2: Daten wiederherstellen

Das Importieren eines Backups erfolgt im gleichen Menü wie das Exportieren.

1. Ziehen Sie die gepackte Datei per Drag-and-drop in das Feld oder wählen Sie sie per Mausklick im Dateibrowser aus.
2. Klicken Sie auf Wiederherstellen, um den Vorgang zu starten.
3. Während der Wiederherstellung entpackt die CS141 die Datei und übernimmt die Konfiguration.
4. Nach Abschluss werden Sie automatisch ausgeloggt und müssen sich mit den im Backup gespeicherten Zugangsdaten erneut anmelden.

Netzwerkdaten wiederherstellen

Wenn Sie mehrere identisch konfigurierte CS141 sichern, können Sie die Wiederherstellung der IP-Einstellungen ausschließen. In diesem Fall bleibt die bestehende IP-Adresse erhalten, während alle anderen Einstellungen übernommen werden.

Hinweis:
Backups einer CS141 sind mit jeder CS141 kompatibel, die dieselbe oder eine höhere Firmware-Version verwendet. Bei älteren Firmware-Versionen kann es zu Problemen kommen, da neuere Funktionen und Verbesserungen nicht unterstützt werden. In manchen Fällen funktioniert die Wiederherstellung überhaupt nicht.

Firmware-Updates

Firmware-Updates finden Sie unter www.generex.de im Download-Bereich. Diese System-Updates werden regelmäßig für die CS141 bereitgestellt. Neben allgemeinen Produktverbesserungen wie mehr Stabilität und optimierter Bedienung werden regelmäßig neue Funktionen integriert, die sich nahtlos in bestehende Konfigurationen einfügen.

Standardmäßig ist bei Auslieferung die OEM-ID 12 / GENEREX vorinstalliert.

Abweichungen ergeben sich, wenn Sie den Web Manager als Teil einer USV mit OEM-Vereinbarung eines Herstellers erhalten haben.

Hinweis:
Da die CS141 nicht technisch gesperrt ist, können Sie jederzeit die OEM-Version eines anderen Herstellers installieren. Wird eine andere USV eingesetzt, installieren Sie einfach die entsprechende OEM-Firmware-Version.

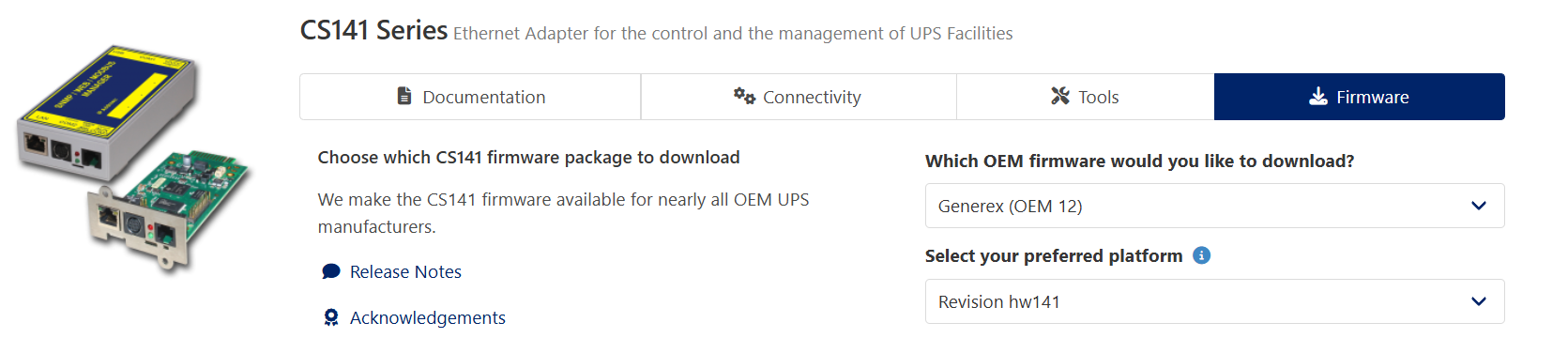

Unter Firmware wählen Sie die benötigte Version aus und laden sie auf Ihren Computer herunter. Ein Entpacken der Datei ist nicht erforderlich.

Hinweis:

Stellen Sie sicher, dass Sie die richtige Hardware-Revision herunterladen.

Die Hardware-Revision Ihres Gerätes finden Sie über die Weboberfläche. Öffnen Sie die Seite „System > About“, um die Details einzusehen. Unter dem Abschnitt „Hardware“ finden Sie den Eintrag „Features“, der angibt, welche Hardware-Revision Ihr Gerät hat: Entweder „hw141” oder „hw161” – wenn „bch8” oder „bch16” angezeigt wird, dann ist es „hw141”.

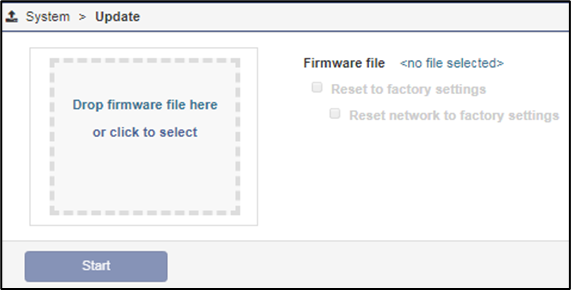

Nach dem Download öffnen Sie das Webinterface der CS141 und wechseln zu „Update“:

Ziehen Sie die gepackte Datei direkt in das vorgesehene Fenster. Mit Klick auf Start beginnt der Update-Prozess. Vor dem Start können Sie folgende zusätzliche Optionen wählen:

Auf Werkseinstellungen zurücksetzen
Löscht alle Konfigurationen und setzt das Gerät auf den Auslieferungszustand zurück.

Netzwerk auf Werkseinstellungen zurücksetzen
Setzt zusätzlich die Netzwerk- und IP-Einstellungen auf Standard zurück.

Hinweis:
Diese beiden Optionen sind unabhängig voneinander. Dadurch kann ein Werksreset auch per Remote-Zugriff durchgeführt werden. Soll die IP-Adresse erhalten bleiben, darf die Option „Netzwerk zurücksetzen“ nicht aktiviert sein.

Da das Update interaktiv ist, bleiben Sie bitte auf der Seite, bis Sie zum Neustart aufgefordert werden. Unter „System“ → „Über“ können Sie den Erfolg des Updates prüfen.

Flash-Prozedur für alte Firmware-Versionen

Unabhängig davon, ob das Gerät im Normalmodus oder im Rettungsmodus läuft, ist die Firmware-Version 1.90 die Voraussetzung für Updates. Wenn Sie eine ältere Firmware verwenden, müssen Sie zuerst die Version 1.90 installieren.

Vorgehensweise (wenn der Rettungsmodus mit alter Firmware aktiv ist):

1. Update auf Firmware-Version 1.90.

2. Nach dem Neustart den Rescue-Jumper entfernen und das Gerät erneut starten (Hardware-Einstellung).

3. Update auf die aktuelle Firmware.

4. Nach dem Neustart und der Erstkonfiguration die Flash-Prozedur erneut durchführen, ohne „Factory Reset“ auszuwählen, um den Rettungsmodus auf die neueste Firmware-Version zu aktualisieren.

OEM-Firmware ändern

Der CS141 Web Manager wird in zwei verschiedenen Firmware-Versionen ausgeliefert:

• GENEREX - ID 12
• OEM-Version des Herstellers Ihrer USV

Falls Ihre USV nicht in der Liste der auswählbaren USV-Geräte angezeigt wird, kann es notwendig sein, eine andere Firmware zu installieren.

Dafür ist es notwendig zu verstehen, wie Sie die aktuell installierte Firmware und die benötigte Firmware erkennen:

Die aktuelle Firmware

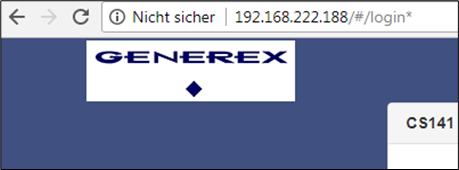

Die aktuelle Firmware erkennen Sie am Logo in der oberen linken Ecke:

Je nach Hersteller finden Sie hier das entsprechende Logo.

Firmware-Version überprüfen

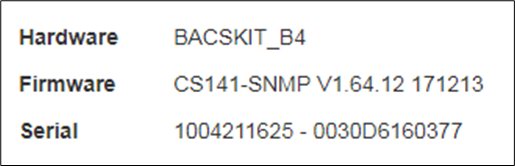

In den allgemeinen Systeminformationen finden Sie diesen Eintrag

CS141-SNMP V1.64.12 171213

Die Firmware-Version zeigt den OEM-Schlüssel:

V1.64 – die aktuelle Firmware

.12 – die aktuell installierte OEM-Version

171213 – TT/MM/JJ entspricht dem Erstellungsdatum rückwärts gelesen

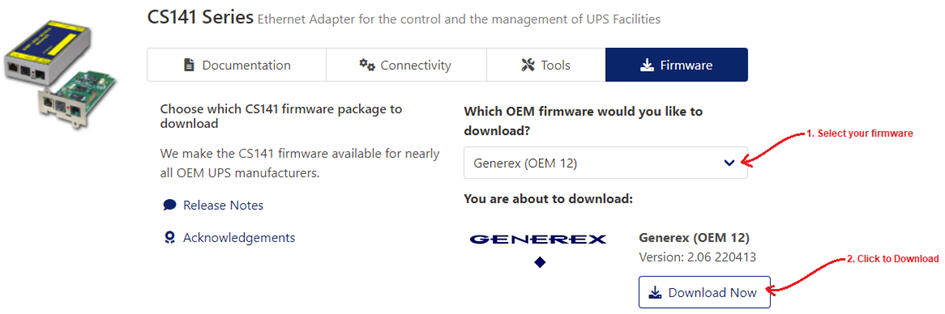

Wenn Sie die CS141 in einer USV eines anderen Herstellers betreiben wollen, finden Sie die notwendige Firmware im Download-Bereich von www.generex.de.

Über „Show Version Info“ können Sie prüfen, ob eine neue Firmware-Version verfügbar ist. Bitte beachten: Anders als beim Update innerhalb derselben OEM-Firmware erfordert das Wechseln der OEM-Firmware einen Werksreset, da sich Funktionen und Features zwischen den USV-Herstellern unterscheiden können.

Häufigste Probleme bei Konfiguration und Update

DIP-Schalter / Schiebeschalter in falscher Position

Ist der Schiebeschalter falsch eingestellt, nutzt die CS141 entweder die IP-Adresse des Konfigurationsmodus oder eine per DHCP vergebene Adresse. In solchen Fällen ist die CS141 eventuell nicht mehr erreichbar.
Da der Konfigurationsmodus die fest eingestellte IP-Adresse 10.10.10.10 verwendet, kann es zu Netzwerkkonflikten kommen, wenn mehrere CS141-Geräte verbunden sind, da sie alle diese Standardadresse nutzen.

Vergessene manuelle IP-Vergabe / Standard-IP

Werden manuelle IP-Einstellungen vergessen oder auf Werkseinstellungen zurückgesetzt, versucht die CS141, eine IP-Adresse per DHCP zu beziehen. Schlägt dies fehl, fällt sie auf die Standard-IP 10.10.10.10 zurück.

Vergessener Neustart

Die CS141 erlaubt das Umschalten des Schiebeschalters im laufenden Betrieb und die Übernahme per Software-Neustart. Allerdings können Updates eine IP-Änderung auslösen, wodurch das Gerät vorübergehend nicht erreichbar ist.

• Beim ersten Start die CS141 auf manuellen Modus stellen, IP-Daten eingeben und dann ein Update durchführen.
• In diesem Fall werden ausschließlich die manuell eingegebenen IP-Einstellungen verwendet.
• Es kann daher so aussehen, als sei die CS141 nicht über die feste IP-Adresse 10.10.10.10 erreichbar.

Probleme durch Browser-Cache

Moderne Browser nutzen Caching- und Preloading-Techniken (z. B. Spracherkennung, Auto-Complete, Auto-Login, personalisierte Inhalte, Pre-Caching), um Zugriffe zu beschleunigen.

Die CS141 nutzt Web-Technologie. Wenn mehrere CS141-Geräte genutzt werden, können sich gecachte Daten überschneiden und falsche oder unlogische Fehlermeldungen auslösen.

Hinweis: Dieses Verhalten wird durch den Browser-Cache verursacht. Cache leeren löst das Problem.

Force HTTPS aktiv

Je nach Browser und Patch-Level setzen manche Browser automatisch https vor Adressen. Andere ignorieren die Eingabe und liefern verwirrende Ergebnisse.

Beispiel:

• Sie geben http://192.168.3.15 ein.
• Der Browser leitet stattdessen um auf https://192.168.3.56.
• Die korrekte CS141 wäre jedoch unter https://192.168.3.15 erreichbar gewesen.

Hinweis: Dieses Verhalten wird durch den Browser verursacht. Cache löschen behebt das Problem.
