Dieser Artikel enthält Folgendes:
Premiumfunktion: Die USV-Alarmhistorie
Ereignisprotokoll

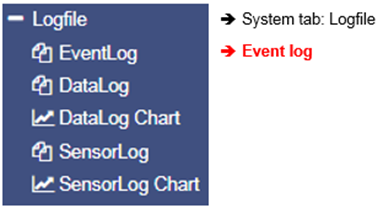

Da dies kein Konfigurationsschritt ist, navigieren Sie einfach zum folgenden Menü:
Das Ereignisprotokoll enthält alle Aktionen in Bezug auf den CS141 und die USV. Die Ereignishistorie wird von jedem Ereignis geschrieben, das einen Protokollauftrag enthält. Die wichtigsten Aufträge sind in den Standardeinstellungen enthalten. Administratoren können Standardeinstellungen erstellen, bearbeiten und löschen sowie benutzerdefinierte Protokolleinträge anlegen.

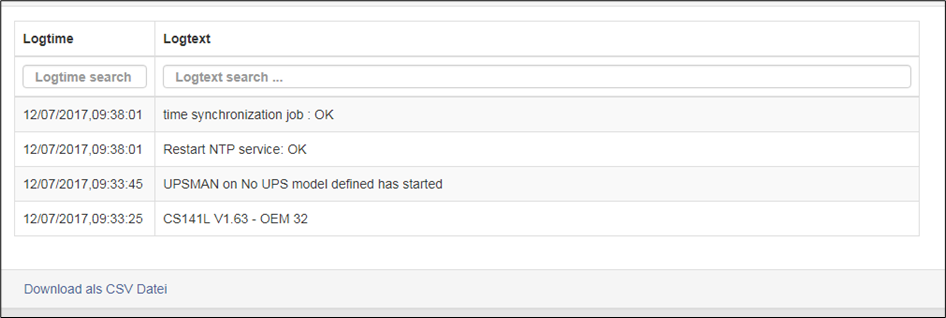

Nach einem Neustart ist der erste Eintrag eine Nachricht des CS141 mit seiner OEM-ID:

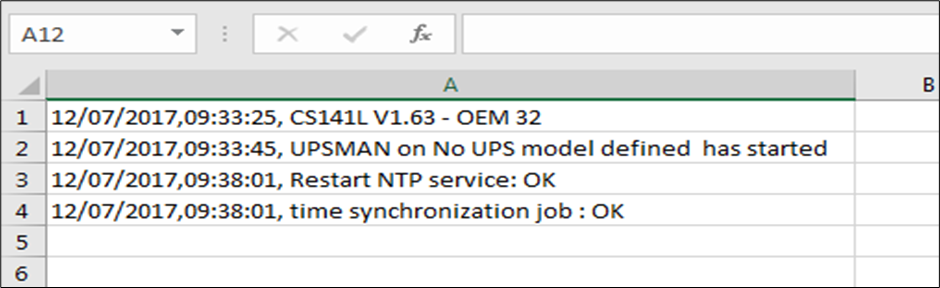

Bitte beachten Sie, dass der neueste Eintrag immer oben in der Liste steht. „Download als CSV-Datei“ erstellt eine CSV-Datei aus diesem Ereignisprotokoll und speichert sie lokal auf Ihrer Festplatte:
Jedes Programm, das mit CSV-Dateien umgehen kann, kann zum Öffnen des Ereignisprotokolls verwendet werden.
Falls der aktuelle Speicher für Ereignisprotokolle erschöpft ist, erstellt der CS141 eine Archivdatei und verschiebt das aktuelle Ereignisprotokoll. Diese Archivdatei steht sowohl zum Herunterladen als auch zur Sofortansicht zur Verfügung.
Hinweis:
Abhängig von der Konfiguration werden die Systemereignisse im Ereignisprotokoll bis zu drei Monate lang gespeichert. Sobald der Arbeitsspeicher für die aktuelle Ereignisprotokolldatei erschöpft ist, werden die Dateien abwechselnd in bis zu zwei Archivdateien gespeichert. Dadurch ergibt sich in der Regel ein Überwachungszeitraum von bis zu 9 Monaten ab der Inbetriebnahme.
Navigieren zwischen Protokolldateien
Standardmäßig wird das aktuelle Ereignisprotokoll angezeigt
Administratoren können zwischen den beiden Protokollen umschalten, indem sie oben rechts auf die Schaltfläche „Archivierte Protokolldateien anzeigen“ klicken.
Dadurch ändert sich die Beschriftung dieser Schaltfläche:
Um zur aktiven Protokolldatei zurückzukehren, drücken Sie die Schaltfläche „Aktive Protokolldatei anzeigen“
Datenprotokoll

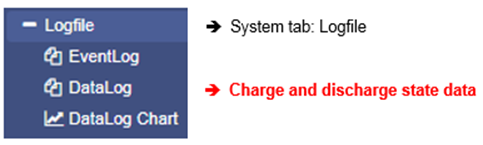

Da dies kein Konfigurationsschritt ist, navigieren Sie einfach zum folgenden Menü:

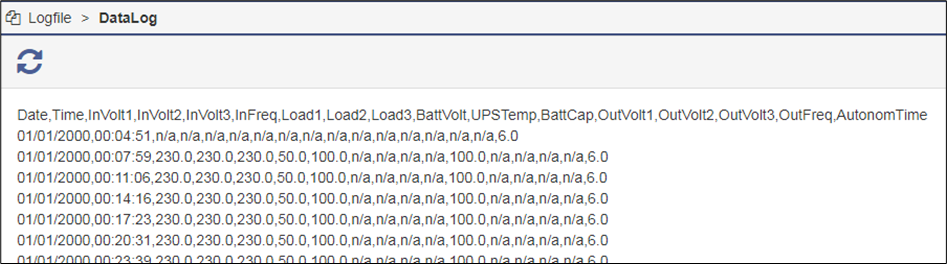

Das Datenprotokoll zeichnet die Messdaten der USV auf. Da diese Einträge mit einem Zeitstempel versehen sind, können die Daten mit dem Ereignisprotokoll in Verbindung gebracht werden.
Analysten können Ereignisketten mit zusätzlichen USV-Daten erstellen.
Wie das Ereignisprotokoll kann auch das Datenprotokoll als CSV-Datei exportiert und als Datensicherung genutzt werden. Das Datenprotokoll speichert die Einträge alle 3 Minuten und hält die Einträge 8 Wochen lang als aktuelle Datei. Danach wird das aktuelle Datenprotokoll in eine Archivdatei verschoben und ein neues Datenprotokoll geöffnet.
Der CS141 kann bis zu 2 unabhängige Archivdateien speichern:
Zusätzlich zum aktuellen Zeitraum stehen bis zu 24 Wochen zur Verfügung. Nach Ablauf wird die älteste Archivdatei ersetzt. Wie beim Ereignisprotokoll können Administratoren zwischen aktivem Protokoll und Archivdateien umschalten.
Datenprotokoll-Diagramm

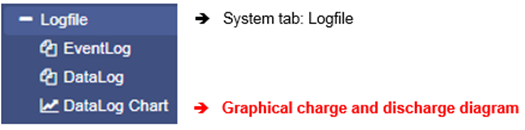

Da dies kein Konfigurationsschritt ist, navigieren Sie einfach zum folgenden Menü:

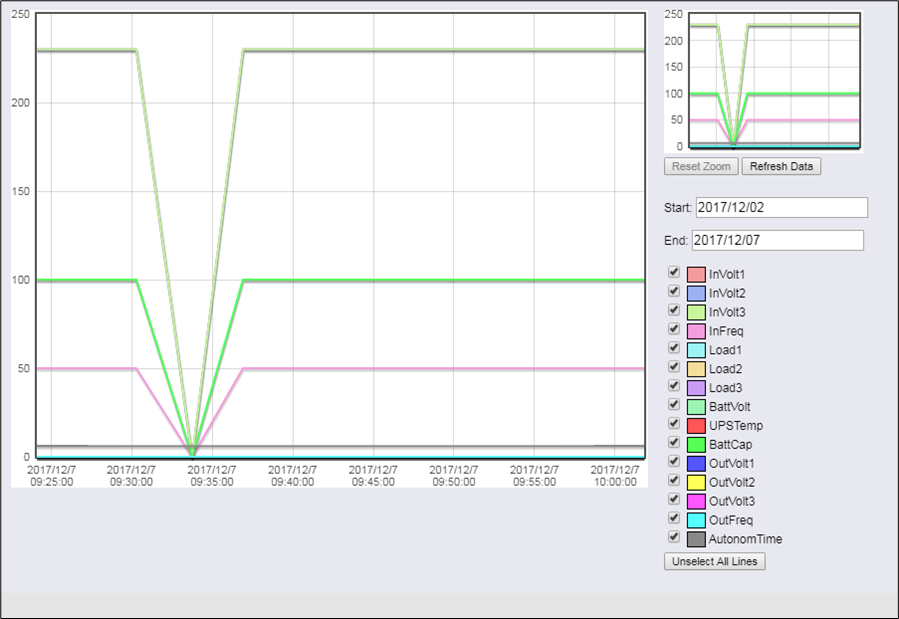

Mit dem Datenprotokoll-Diagramm bietet der CS141 eine grafische Darstellung der Batterieverlaufsdaten.
Diese Funktion ermöglicht es den Nutzern, alle Einträge im Datenprotokoll zu analysieren. Einzelne Einträge können über Kontrollkästchen ausgewählt werden.
Zusätzlich zu den aktuellen Werten ermöglicht der CS141 die Auswahl spezifischer Werte aus aktuellen Datenbanken.
Standardmäßig sind beim Aufruf alle Kontrollkästchen gesetzt. Mit der Funktion „Alle Zeilen abwählen“ können Sie diese entfernen und relevante Kontrollkästchen setzen.
So verwenden Sie den Kalender

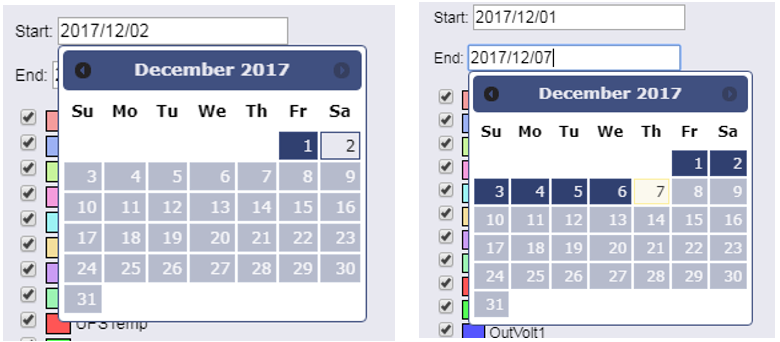

Die Kalenderfunktion bietet einen schnellen Überblick über auswählbare Zeiträume. Klicken Sie auf das Datumsfeld, um den Kalender aufzurufen:
Die Daten des entsprechenden Zeitraums werden automatisch geladen und im Hauptfenster angezeigt.
Diagramm zoomen
Der CS141 bietet eine Zoomfunktion, die es ermöglicht, eine detailliertere Ansicht der Messdaten zu erhalten.

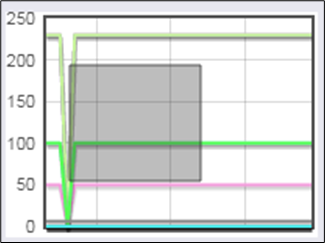

Um die Anzeige zu verfeinern, ziehen Sie einen Rahmen im kleinen Fenster auf; das Hauptfenster zeigt dann automatisch eine detaillierte Ansicht und eine angepasste Zeitleiste.
Die Zoomfunktion ermöglicht es, die Zeitleiste auf Intervalle von bis zu zwei Minuten zu verkleinern.
"Reset Zoom": Diese Funktion setzt den Zoom auf den ursprünglichen Bereich zurück.
"Refresh Data": Diese Funktion aktualisiert die aktuell angezeigten Daten und fokussiert die Zeitleiste neu.
Premiumfunktion: Die USV-Alarmhistorie
Dieses Menü ist nur verfügbar, wenn Ihre USV die Funktionalität unterstützt

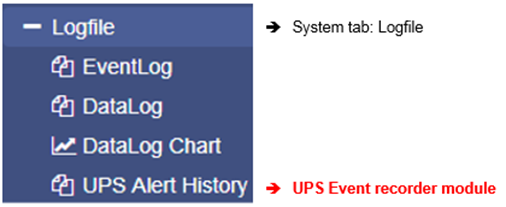

Da dies kein Konfigurationsschritt ist, navigieren Sie einfach zum folgenden Menü:
Nicht nur der CS141 protokolliert Ereignisse – viele USV-Systeme verfügen auch über eigenen internen, nichtflüchtigen Speicher, um Ereignisse und interne Daten aufzuzeichnen. Diese Informationen können wertvolle Einblicke liefern, wenn nach Konfigurationsänderungen Unregelmäßigkeiten auftreten.
Hinweis
Der CS141 passt sich den von einer USV bereitgestellten Funktionen an. Die USV-Alarmhistorie ist nur verfügbar, wenn Ihre USV diese Funktion unterstützt.
Auslesen interner Ereignisprotokolle der USV
Jedes Mal, wenn die Schaltfläche „USV-Alarmhistorie“ gedrückt wird, wird der Ereignisspeicher der USV ausgelesen und anschließend angezeigt.
Bitte beachten Sie, dass die angezeigten Statusmeldungen sowie Umfang und Detailgrad variieren können.
Einige USV-Modelle liefern nützlichere Informationen als andere.

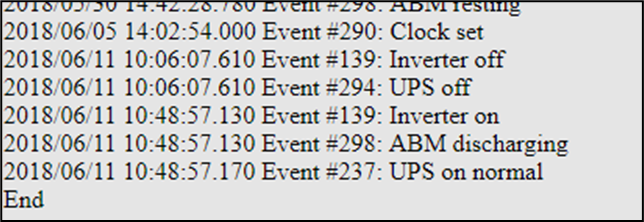

Nach dem Auslesen werden die USV-Daten in einer chronologischen Historie angezeigt. Die ältesten Protokolleinträge erscheinen oben in der Liste, während die neuesten Einträge unten angezeigt werden.
„Ende“ bestimmt den letzten Eintrag der Protokolldatei.
Automatischer Protokollexport über USB
Systemanforderungen für diese Funktion:
Firmware-Version 2.26 oder höher
CS141 HW161 Gerätefamilie mit einem USB-Port
Funktionalität:

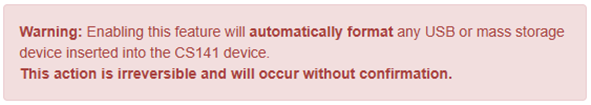

Wenn ein USB-Stick in den CS141 eingesteckt wird, wird dieser automatisch formatiert. Die Verarbeitungszeit hängt von der Speichergröße ab.
Bevor der CS141 seine aktuellen Protokolldaten auf den Stick kopiert, werden alle gespeicherten Daten auf dem USB-Stick dauerhaft gelöscht. Der Übertragungsstatus wird mit einem Zeitstempel im Ereignisprotokoll aufgezeichnet.
Konfiguration:
So exportieren Sie Protokolldateien über USB:
Öffnen Sie das Menü Geräte > Konfiguration.

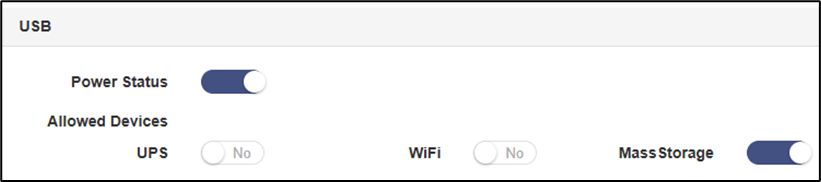

Aktivieren Sie im Bereich Power-Status den USB-Port und stellen Sie den Schieberegler für Mass Storage auf EIN.
Wenn ein USB-Stick in den Port eingesteckt wird, wird er automatisch formatiert.
Der CS141 überträgt dann alle verfügbaren Protokolldateien auf den USB-Stick.
Sobald die Übertragung abgeschlossen ist, entfernen Sie den USB-Stick ohne weitere Maßnahmen.
v.: 2025-07-23 FW 2.16-2.26
