Das Rettungssystem starten

Rettungsmodus – Flash-Prozedur

Wenn alle Maßnahmen fehlschlagen (z. B. durch einen schwerwiegenden Update-Fehler), bietet die CS141 eine Fallback-Option. Mit jedem Update speichert die CS141 eine vollständige Sicherungskopie aller Logdateien und Konfigurationen der letzten bekannten funktionierenden Version. Diese Version kann durch Setzen eines Jumpers aktiviert werden.

Der Unterschied zu einem regulären Firmware-Update besteht darin, dass die Primärpartition direkt geflasht wird. Die Flash-Routine selbst ähnelt ansonsten einem normalen Update: Nach dem Flashen startet die CS141 automatisch neu, bootet jedoch in den Rettungsmodus, da der Jumper gesetzt ist. Nach dem Booten entfernen Sie den Rescue-Jumper und starten die CS141 neu.

Flash-Prozedur für alte Firmware-Versionen

Unabhängig davon, ob das Gerät im Normalmodus oder im Rettungsmodus läuft, ist die Firmware-Version 1.90 die Voraussetzung für Updates. Wenn Sie eine ältere Firmware verwenden, müssen Sie zuerst Version 1.90 installieren.

Vorgehensweise (wenn der Rettungsmodus mit alter Firmware aktiv ist):

1. Update auf Firmware-Version 1.90.

2. Nach dem Neustart den Rescue-Jumper entfernen und das Gerät erneut starten (Hardware-Einstellung).

3. Update auf die aktuelle Firmware.

4. Nach dem Neustart und der Erstkonfiguration die Flash-Prozedur erneut durchführen ohne „Factory Reset“ auszuwählen, um den Rettungsmodus auf die neueste Firmware-Version zu aktualisieren.

Jumper- und DIP-Einstellungen zum Aktivieren des Rettungsmodus

Falls die Standard-Rettungsoption nicht verfügbar ist, bietet die CS141 eine zweite Möglichkeit: Während des Flashens speichert das System ein vollständiges Backup einschließlich der Konfiguration des zuletzt funktionierenden Zustands.

Diese Version kann ebenfalls durch Setzen des entsprechenden Jumpers aktiviert werden.

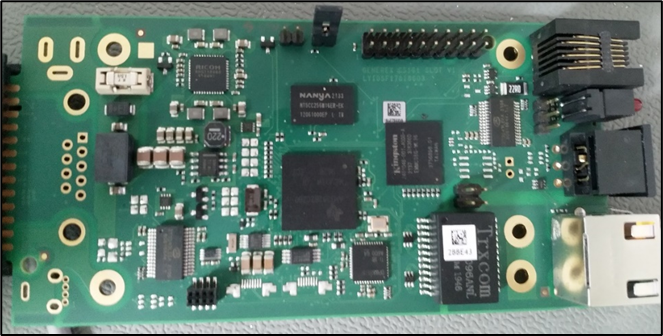

CS141:

Wenn der Jumper gesetzt ist und der Adapter bootet, läuft die CS141 mit dieser Version als Rettungssystem basierend auf der letzten Firmware-Version: Im Menü „Über“ wird die Firmware-Version um das Wort RESCUE ergänzt, um den aktuellen Betriebsmodus anzuzeigen.

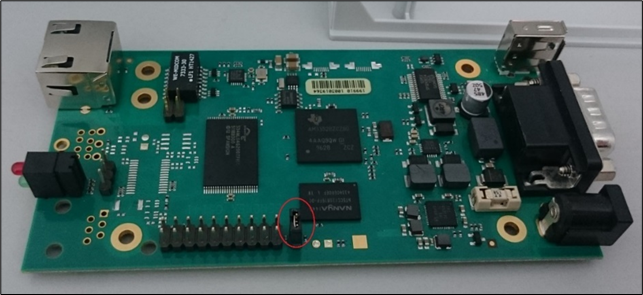

CS141 HW161

Rettungsmodus auf CS141 Mini

Aufgrund seines kompakten Designs verfügt der CS141 Mini über keinen Jumper, der gesetzt werden kann. Um den Rettungsmodus zu aktivieren, stellen Sie beide DIP-Schalter in die ON-Position:

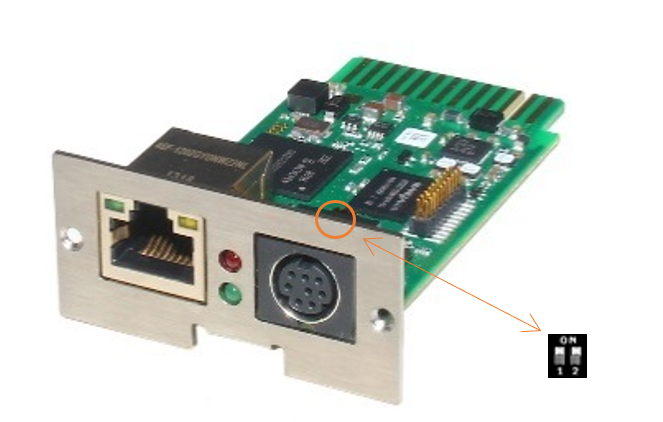

CS141 HW141 MINI:

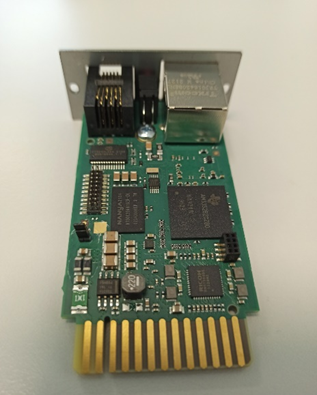

CS141 HW161 MINI:

Führen Sie ein Firmware-Update durch und setzen Sie den Adapter auf Werkseinstellungen zurück. Bitte beachten Sie, dass Sie dabei nicht das Betriebssystem des Rettungsmodus flashen:

Sie sehen das Ergebnis erst, wenn Sie in den Normalbetrieb zurückkehren und die CS141 neu starten.

Hinweis:

Die CS141HW161 MINI / R2 wurde technisch überarbeitet und bietet nun wie alle Web-Manager der CS141-Produktfamilie den komfortablen Rescue-Jumper. Wenn Ihr CS141 MINI über eine Reset-Taste und einen Schiebeschalter auf der Vorderseite verfügt, können Sie den Rescue-Jumper verwenden, um in den Rettungsmodus zu gelangen.
