Diagnose: Status LED's

Der CS141 bietet mehrere Diagnosemöglichkeiten. Die schnellste Methode ist eine kurze Sichtprüfung der LEDs.

Für eine schnelle Prüfung sehen Sie sich die beiden LEDs an der Vorderseite des CS141 an:

Nach der Anmeldung zeigt der CS141 eine detailliertere Übersicht des aktuellen Systemstatus an:

Ein grüner Marker bedeutet, dass eine Kommunikation stattfindet und es keine Probleme gibt. Wenn Sie keine USV ausgewählt haben wird die LED ebenfalls grün leuchten.

Ein gelber oder orangfarbener Marker wird angezeigt, wenn:

• Das Gerät initialisiert wird und die Kommunikation aufgebaut wird
• ein Warnverhalten vorliegt. Möglicherweise ist in naher Zukunft ein Eingreifen erforderlich.

Wenn die LED rot leuchtet, wurde ein Alarm oder ein kritischer Zustand erkannt:

• Der CS141 hat die Kommunikation mit einem angeschlossenen Gerät verloren
• Es liegt ein kritischer Systemzustand vor, der ein zeitnahes Eingreifen erfordert.

Die Art des Alarms wird detailliert angezeigt.

Ein blauer Marker zeigt an, dass das Gerät wahrscheinlich korrekt konfiguriert wurde, aber noch keine initiale Kommunikation stattgefunden hat.

Ein grauer Marker mit der Beschreibung „Deaktiviert“ bedeutet, dass ein Gerät vollständig abgeschaltet wurde und keine Daten liefern kann.

Beispiel: Schnelldiagnose mit LEDs und Markern

An der Vorderseite des CS141 leuchten sowohl die rote als auch die grüne LED, sie sollten jedoch aus sein oder nur die grüne sollte langsam blinken. Die USV wird eindeutig erkannt und scheint normal zu funktionieren.

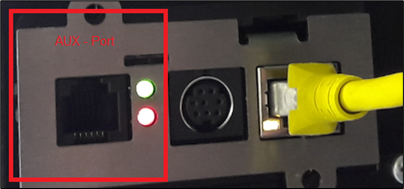

Wie Sie sehen können, leuchten die rote und die grüne LED dauerhaft. Da es sich um eine Steckkarte handelt, ist sie in die USV eingesteckt und wird mit den erforderlichen Informationen darüber versorgt.

Das gelbe Kabel ist das Ethernet-Kabel, um den CS141 mit dem lokalen Netzwerk zu verbinden.

In diesem Beispielszenario ist der AUX-Port die Ursache für einen Kommunikationsfehler:

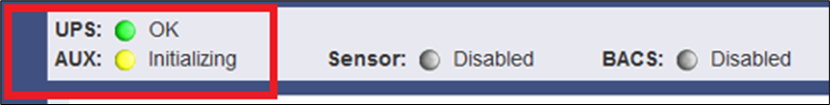

Nach der Anmeldung im CS141 zeigt die obere Statusleiste folgende Informationen zu den aktivierten Geräten an:

Die USV ist korrekt eingestellt und hat die Kommunikation entsprechend aufgebaut. Der AUX-Port hingegen ist auf Initialisierung gesetzt. Da am AUX-Port jedoch kein Gerät an den CS141 angeschlossen ist, wechselt der gelbe Marker mit der Zeit von gelb zu blau, während die LEDs an der Vorderseite des CS141 weiterhin grün und rot dauerhaft leuchten.

Da die USV einen grünen Marker anzeigt und andere Geräte auf „deaktiviert“ gesetzt sind, wird der AUX-Port Probleme verursachen.

Was Sie tun können:

Sobald ein CON_AUX4- oder CON_R_AUX4-Gerät am AUX-Port des CS141 angeschlossen und erfolgreich initialisiert wurde, wechselt der Marker in der Statusleiste auf grün und zeigt ein OK an. Außerdem zeigt der LED-Status am CS141 den normalen Betriebsmodus an.

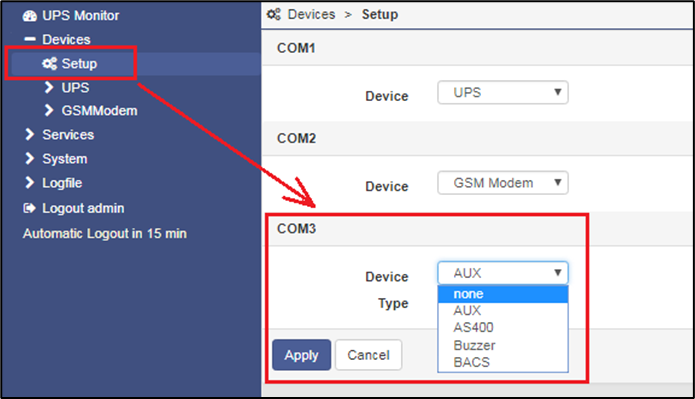

Wenn kein AUX-Gerät verwendet werden soll, können Sie den AUX-Port an COM3 im allgemeinen Konfigurationsmenü auf „Keine“ setzen.

In diesem Fall wird der AUX-Port deaktiviert und der AUX-Marker aus der oberen Statusleiste entfernt.

Infolgedessen zeigt die LED am CS141 den normalen Betriebsmodus an.
