CS141 Kommunikationsdienste Übersicht

Dieser Artikel umfasst Folgendes:

Webserver

SNMP

Modbus

BACnet Server

Serieller Tracer

UNMS & RCCMD Trap Service

RSyslog Client

BACS Viewer

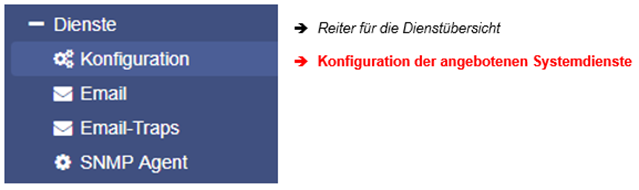

Für diesen Konfigurationsschritt navigieren Sie zu folgendem Menü:

Der CS141 verwendet zur Kommunikation getrennte Systemdienste, welche unabhängig voneinander gestartet und beendet werden können. Das erlaubt ein Aktivieren und Deaktivieren der Funktionen, ohne dass der CS141 komplett neu gestartet werden muss.

Während Modbus und SNMP als Industriestandard bei nahezu allen übergeordneten Überwachungssystemen zum Einsatz kommt, ist der UNMS-Server nur notwendig, wenn Sie die Monitoring Software UNMS 2 aus dem Hause GENEREX verwenden.

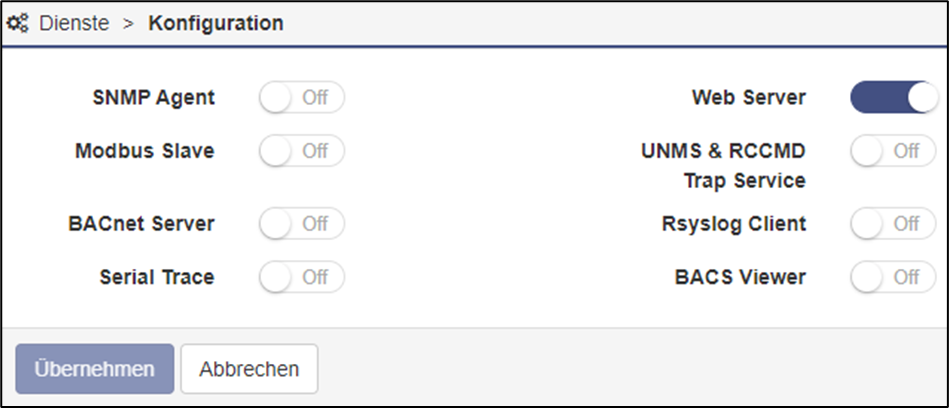

Um den entsprechenden Dienst zu aktivieren oder zu deaktivieren, verwenden Sie die Schaltflächen.

Hinweis: Änderung der Doktrin mit Firmware 2.14 – Cybersecurity verbessert!

In Übereinstimmung mit bewährten Praktiken wurden die Standardeinstellungen so ausgewählt, dass eine schnelle und unkomplizierte Integration in bestehende Systeme auf Basis von Standards möglich war.

Im Hinblick auf die Cybersicherheit wurde dies nun geändert. Alle Dienste, die für die Erstkonfiguration nicht erforderlich sind, werden in der Werkseinstellung standardmäßig auf "AUS" gesetzt - Administratoren müssen Funktionen wie SNMP oder Remote Syslog manuell und absichtlich aktivieren, bevor sie verwendet werden können.

Webserver

Der Webserver Dienst ist die lokale Webschnittstelle des CS14. Dabei wird über Port 80 mittels eines Webbrowsers eine Verbindung aufgebaut, über die der CS141 konfiguriert werden kann.

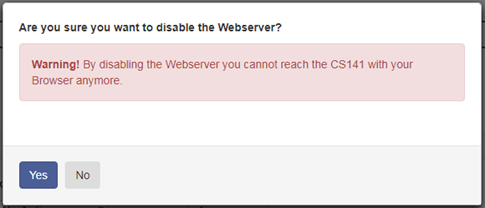

Das Deaktivieren von HTTP startet das Gerät neu, ohne die Weboberfläche zu starten. Durch das Deaktivieren ist keine weitere Konfiguration möglich. Der CS141 gibt daher eine direkte Warnung aus, bevor diese Option deaktiviert wird. Stellen Sie sicher, dass Ihre Konfiguration perfekt abgeschlossen ist - Das Deaktivieren des HTTP-Servers kann ohne physischen Zugriff auf das Gerät nicht zurückgenommen werden.

Warum ist es möglich, diesen Server zu deaktivieren?

In einigen Fällen ist es notwendig, ein Minimum an möglichen Interaktionen sicherzustellen. Der CS141 kümmert sich auch in diesen seltenen Fällen: Je nach Konfiguration ist nur zusätzlicher SFTP-Zugriff möglich, um Datenprotokolle herunterzuladen. Daher kann das Admin-Passwort ohne Konsequenzen für die Netzwerksicherheit bekannt sein.

Hinweis:

Das Rettungssystem auf dem CS141 hat nicht nur die letzte Firmware, sondern auch die letzte Konfiguration vor Ihrem Update gespeichert. Wenn Sie beabsichtigen, die HTTP-Funktionalität zu deaktivieren, wird empfohlen, vor diesem letzten Konfigurationsschritt ein Firmware-Update durchzuführen.

Auf diese Weise gewährleisten Sie, auch später noch auf das System zugreifen zu können, ohne Ihre allgemeine Konfiguration zu verlieren- Sie können im Notfall also auch über das Rettungssystem den Betrieb sicherstellen.

SNMP

Das Simple Network Management Protocol (SNMP) ist ein Netzwerkprotokoll, das von der IETF entwickelt wurde, um Netzwerkelemente von einer zentralen Station aus zu überwachen und zu steuern.

Das Protokoll steuert die Kommunikation zwischen den überwachten Geräten und der Überwachungsstation. Dabei beschreibt SNMP die Struktur der Datenpakete, die gesendet werden können, sowie den gesamten Kommunikationsprozess.

Es wurde entwickelt, um sicherzustellen, dass jedes netzwerkfähige Gerät in Überwachungssysteme implementiert werden kann.

Mögliche Aufgaben des Netzwerkmanagements mit SNMP umfassen:

- Überwachung von Netzwerkkomponenten,

- Fernsteuerung und Fernkonfiguration von Netzwerkkomponenten

- Fehlererkennung und Fehlerbenachrichtigung.

Durch seine Einfachheit, Modularität und Vielseitigkeit ist SNMP zum Standard geworden, der von den meisten Verwaltungsprogrammen sowie Endpunkten unterstützt wird.

Wenn Sie SNMP in Ihrem Netzwerk verwenden möchten, lassen Sie das Häkchen für diese Funktion aktiv.

Modbus

Feldbusse sind Bussysteme, die Feldgeräte wie Sensoren oder Aktoren innerhalb eines komplexen Betriebsszenarios verbinden, um die Kommunikation mit einem entsprechenden vollautomatisierten Verwaltungssystem zu ermöglichen.

Wenn mehrere Kommunikationspartner ihre Informationen über dieselbe Leitung senden, ist es notwendig, die Kommunikation über feste Regeln sicherzustellen:

• wer (Kennung)
• was (Maß, Befehl) und
• wann (Initiative)

Um diese Kommunikation zu gewährleisten, müssen standardisierte Protokolle verwendet werden.

Für weitere Informationen siehe das Kapitel „Modbus“ im CS141 Handbuch. Modbus-Tabellen sind angehängt.

BACnet Server

BACnet (Building Automation and Control Networks) ist ein Netzwerkprotokoll, das von ASHRAE, ANSI und ISO 16484-5 für die Gebäudeautomation standardisiert wurde.

Für weitere Informationen zu den Möglichkeiten und der Konfiguration siehe das Kapitel "BACnet" im CS141 Handbuch.

Serieller Tracer

Das Tool, unter System>Werkzeuge, bietet einen seriellen USV-Tracer zur Visualisierung und Auswertung von Kommunikationsproblemen zwischen dem CS141 und der USV. Diese Kommunikation erfolgt über Port 4000.  Mit diesem Schieberegler ist es möglich, den Port 4000 gezielt zu öffnen (ein) oder zu schließen (aus).

UNMS & RCCMD Trap Service

Der UNMS & RCCMD Trap Service wurde speziell für die Kommunikation mit der universellen Netzwerkmanagementsoftware von GENEREX entwickelt. Der leistungsfähige Nachfolger UNMS 2 kommuniziert mit dem CS141 über UPSTCP auf Port 5769. Der USV-Serverdienst aktiviert oder deaktiviert die Verfügbarkeit zur Kommunikation über diesen Port.

RSyslog Client

Remote Syslog ist eine beliebte Methode, um lokal gespeicherte Protokolldateien in einem standardisierten Format an einen zentralen Netzwerk-Knoten, genannt Syslog-Empfänger, unabhängig vom Gerät oder Hersteller zu senden. Dieser Schieberegler aktiviert/deaktiviert den Remote Syslog-Dienst.

BACS Viewer

Wenn Sie ein BACS-System betreiben, können Sie die BACS Viewer Software verwenden, um die Daten von den überwachten Batterien herunterzuladen. Diese Funktion öffnet den erforderlichen SSH / SFTP an Port 22 und aktiviert den Agenten, über den der BACS Viewer eine Verbindung zum CS141 / BACS WEBMANAGER herstellen kann.
