Dieser Artikel enthält Folgendes:

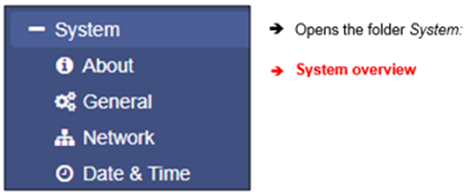

Für diesen Konfigurationsschritt benötigen Sie das folgende Menü:
Nach Abschluss aller Grundeinstellungen listet die erweiterte Systemübersicht verfügbare Informationen über Ihr CS14 auf.
Die Systemübersicht ist in mehrere Abschnitte unterteilt:

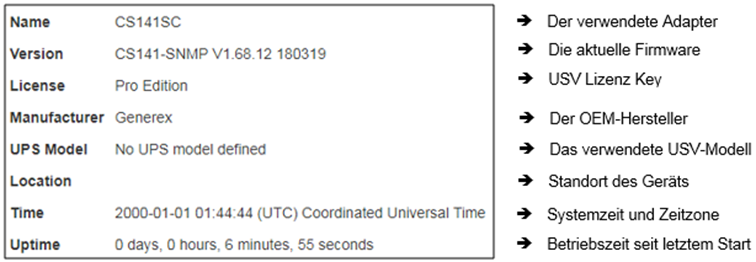

Systemübersicht
Wenn während der Installation Fragen oder Probleme auftreten, hilft unser technischer Support so schnell wie möglich. Bitte beachten Sie, dass unser Support mindestens folgende Informationen benötigt:
- Firmware
- USV-Modell und -Typ
- Betriebszeit seit dem letzten Neustart

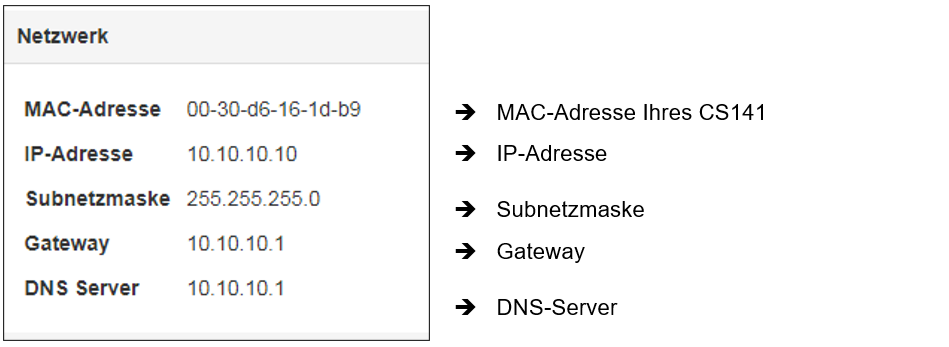

Netzwerkeinstellungen
Die Netzwerkeinstellungen zeigen die aktuelle Konfiguration:
| MAC-Adresse | Die Media Access Control ist eine weltweit einzigartige Adresse zur Identifizierung eines Netzwerks Geräts. Diese Adresse wird vom Hersteller vergeben und kann nicht geändert werden. |
| IP-Adresse | Zeigt die aktuelle IP-Adresse an, die diesem Gerät zugewiesen ist. Im Konfigurationsmodus ist die Standard- IP 10.10.10.10 eingestellt, auch wenn die von den Administratoren konfigurierte IP-Adresse abweicht. |
| Gateway | Definiert das Netzwerkgerät, das berechtigt ist, Anfragen an das Internet zu akzeptieren und zu bedienen. Standardmäßig verwendet der Konfigurationsmodus die IP 10.10.10.1 |
| DNS | Der DNS-Server stellt die Übersetzung von Namen und IP-Adressen in erreichbare Ziele innerhalb von Netzwerken bereit. Im Konfigurationsmodus ist es die IP 10.10.10.1 |

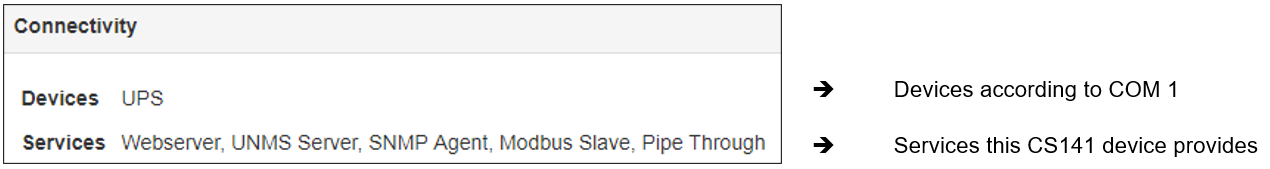

Verbindungen
Die Connectivity ermöglicht einen allgemeinen Überblick über die Optionen, die der CS141 derzeit bietet.
Geräte zeigen lediglich an, dass eine USV über eine Hardwareverbindung an den CS141 angeschlossen werden kann, jedoch nicht, um welches Modell es sich handelt. Dienste definieren die softwarebezogenen Dienste, die auf dem CS141 installiert und gestartet wurden, um mit zusätzlichen Geräten sowie Software zu kommunizieren.
In den Betriebsmodus wechseln
Nach Abschluss der Basiskonfigurationen verschieben Sie den Schalter in die gewünschte Position oder stellen Sie die DIP-Schalter entsprechend ein, um den regulären Betriebsmodus zu aktivieren. Nach dem Neustart wird das Gerät im gewünschten Modus betrieben. Falls erforderlich, kann das Gerät durch Einstellen der DIP-Schalter oder durch Verschieben des Schalters in den Konfigurationsmodus zurückfallen.
Beachten Sie, dass die aktuelle Schalterposition im Allgemeinen nach dem Neustart des CS141 wirksam wird.
Die folgende Tabelle zeigt die regulären Betriebsmodi, die der CS141-Familie zur Verfügung stehen.
|
Schiebeschalter in die Mittelposition / DIP-Schalter 1+2 AUS: Nach dem Booten wird der CS141 im Konfigurationsmodus betrieben. Die fest codierte Standard-IP-Adresse 10.10.10.10 ist aktiv. |
||
|
Schiebeschalter in die rechte Position/ DIP 1 AUS + DIP 2 EIN: Nach dem Booten ist der DHCP-Modus aktiv und die IP-Adresse wird automatisch zugewiesen. Um die zugewiesene IP-Adresse zu identifizieren, überprüfen Sie die MAC-Adresse des CS 141. |
||
|
Schiebeschalter in die linke Position / DIP 1 auf EIN + DIP 2 AUS: Nach dem Booten ist der Operations-modus aktiv, die manuell konfigurierten Netzwerkeinstellungen treten in Kraft. |
Wie sich die Position des Schiebereglers bei einer Remote-Verbindung ermitteln lässt
Für diese Option benötigen Sie die Firmware 2.20 oder höher
Im linken Navigationsmenü klicken Sie auf: System > Netzwerk:

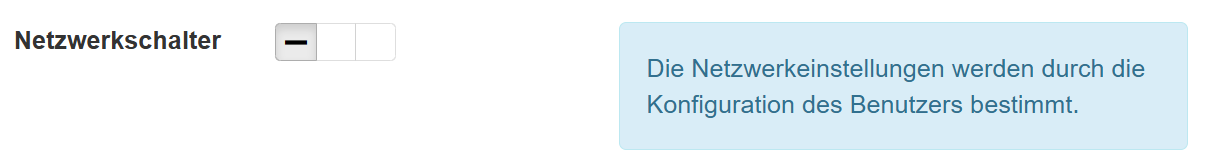

Die Position des Schiebeschalters wird durch eine kleine Grafik und einen kleinen Kommentar visualisiert, um den aktuellen Betriebszustand des entsprechenden CS141 zu veranschaulichen.
v.: 2025-07-23 FW 2.16-2.26
