Gleichzeitige Verwendung von Modbus over IP und Modbus RS 232/485

Standardmäßig ist der CS141 so konfiguriert, dass entweder Modbus over IP oder Modbus over RS 232 / 485 bedient wird, um eine sichere und stabile Verbindung zu garantieren:

• Solange Sie den Hardwareseitigen Modbus-Anschluss nicht eingestellt haben, startet exklusiv Modbus over IP.
• Wenn Sie den COM 2 (bzw. Die Modbus-Schnittstelle) in der Gerätekonfiguration einstellen, wird modbus over IP deaktiviert.

Es kann aus technischen Gründen notwendig sein, dass beide Betriebsmodi parallel zum Einsatz kommen – der CS141 kann in dem Fall angewiesen werden, beide Anschlussmethoden gleichzeitig zu verwalten und zu bedienen.

Hinweis:

In einigen Fällen können parallel laufende Abfragen von verschiedenen Signalquellen ein Timing-Problem verursachen - verursacht durch sporadische Zeitverzögerungen, wird ein Modbus-Master fälschlicherweise eine Zeitüberschreitung melden. Wenn Sie den gleichzeitigen Modbus-Betriebsmodus verwenden, stellen Sie bitte sicher, dass Sie das Zeitfenster des Masters anpassen, damit der CS141 genügend Zeit hat, um eine Antwort zu senden.

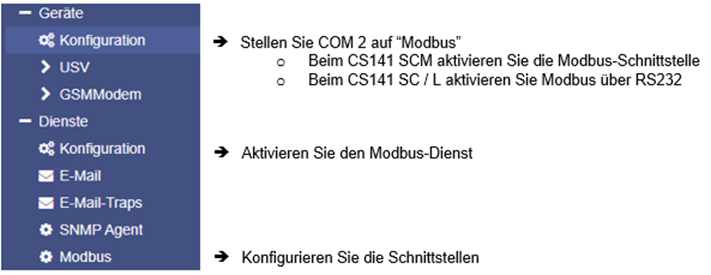

Für die simultane Abfrage aus unterschiedlichen Quellen benötigen Sie folgende Menüs:

Schritt 1: Aktivieren Sie die Hardware-Schnittstelle

Unter Konfiguration aktivieren Sie für COM 2 Modbus.

Schritt 2: Bereiten Sie den Modbus-Dienst vor

Unter Dienste > Konfiguration schieben Sie den Modbus-Dienst auf OFF und drücken auf Übernehmen. Anschließend schieben Sie den Schalter wieder auf ON, um die neuen Einstellungen zu übernehmen. Der CS141 muss für diesen Vorgang nicht neu gestartet werden.

Schritt 3: Konfigurieren Sie die Schnittstelle

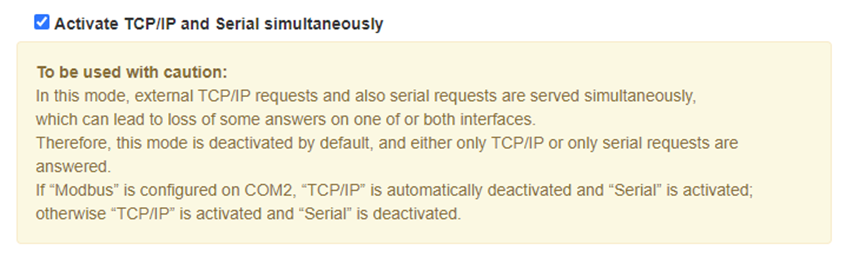

Aktivieren Sie unter Dienste> Modbus die Funktion “Activate TCP/IP and Serial simulatnously:

Übernehmen Sie anschließend die Einstellung. Der CS141 wird Ihre Änderungen übernehmen und anschließend den Dienst im Simultanbetrieb starten.
