Verbinden einer USV

Allgemeine COM-Port-Einstellung

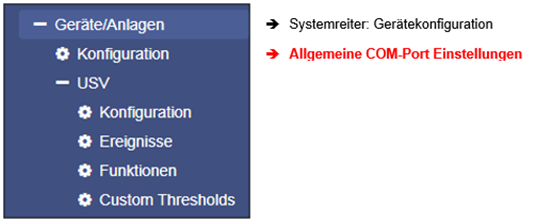

Für diesen Konfigurationsschritt navigieren Sie zu folgendem Menü:

Je nach Bauart und Modell besitzt der CS141 bis zu drei hardwareseitige COM-Anschlüsse, welche unterschiedliche Funktionen erfüllen können. Durch die Auswahl werden weiterführende Funktionen aktiviert bzw. deaktiviert. Um die COM-Ports einstellen zu können, wählen Sie unter Geräte/Anlagen das Menü Konfiguration aus.

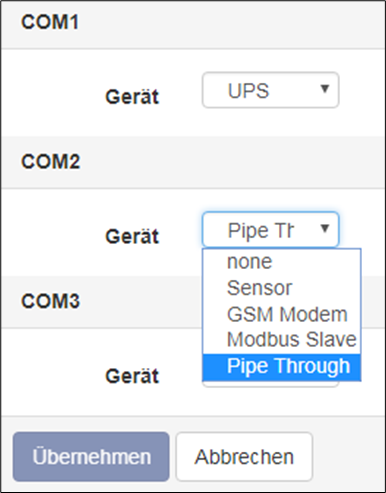

Kontrollieren Sie hier die Einstellung:

Standardmäßig ist für COM1 das Gerät USV ausgewählt. Ist dies nicht der Fall, öffnen Sie das Auswahlmenü und wählen Sie USV aus.

Mit Übernehmen wird die neue Einstellung gespeichert und der CS141 startet die entsprechenden Dienste, die notwendig sind, eine USV ansprechen zu können.

Mit der Aktivierung dieser Funktion wird zunächst ein allgemeiner Dummy gesetzt, über den Sie Zugriff auf die entsprechenden Menüs erhalten.

Sie können die Erfolgreiche Aktivierung in der oberen Leiste deutlich erkennen

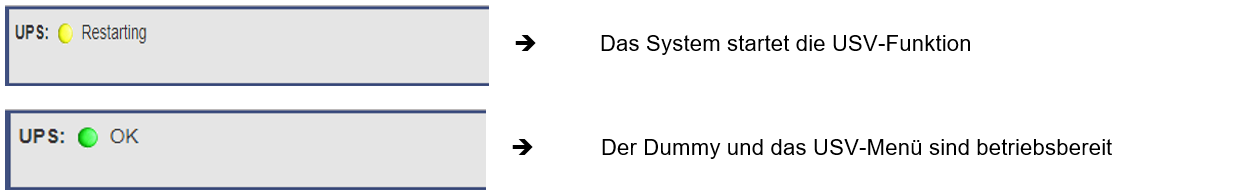

Der CS141 zeigt die aktuelle Startphase sowie den Erfolg der Aktivierung in der oberen Taskleiste an.

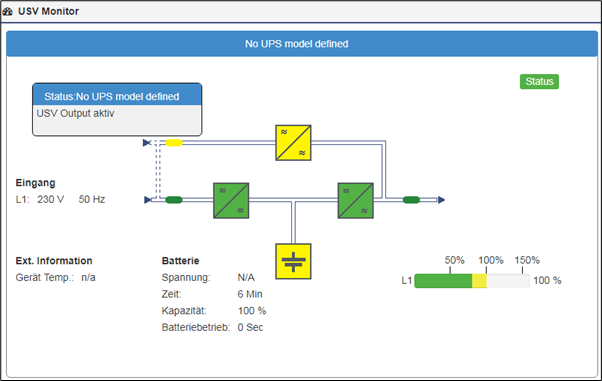

Bitte beachten Sie, dass zu diesem Zeitpunkt nur ein Dummy ohne Funktion gestartet wurde, auch wenn ein USV anscheinend angeschlossen und in Betrieb ist:

Die Pipe Through - Funktion

COM-Port 2 am CS141 ist eine flexible Schnittstelle, die die Verbindung verschiedener Geräte unterstützt, wie z.B.:

• Sensoren

• Modbus

• GSM-Modem

• Pipe Through

Im Rahmen der USV-Konfiguration bietet der CS141 eine Durchleitungsfunktion, die die Signalverarbeitung des USV verbessert:

Mit dieser Funktion kann das Signal, das vom USV an COM-Port 1 empfangen wird, eins-zu-eins an COM-Port 2 weitergeleitet werden.

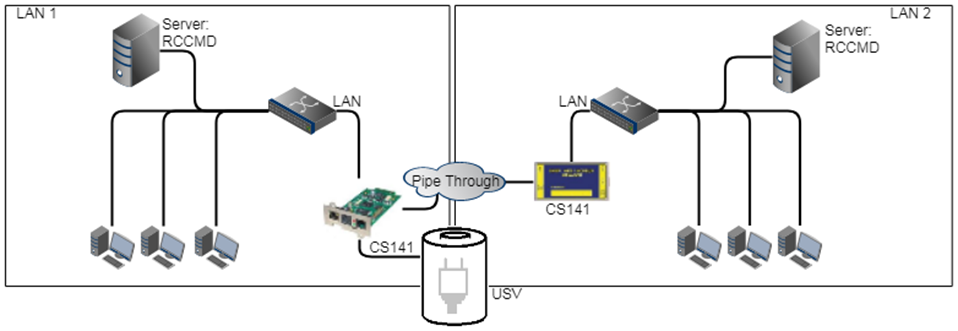

Diese Funktion ermöglicht, zwei physikalisch vollständig isolierte Netzwerke mit Informationen über die USV zu versorgen und unabhängig zu anderen Netzwerken eine entsprechende Shutdownlösung zu realisieren.

In besonders geschützten Umgebungen ist es möglich, unterschiedliche Netzwerke, die auf dieselbe USV zugreifen, individuell zu betreuen.

Die Konfiguration von Pipe Through erfolgt über den Web-Manager, der mit dem USV verbunden ist. Der zweite Web-Manager wird ähnlich wie die COM1-Konfiguration eingerichtet, verbindet sich jedoch mit dem COM2-Port des ersten Web-Managers, anstatt direkt mit dem USV.

Hinweis:

Achten Sie darauf, dass Sie bei der Nutzung der Pipe-Through-Funktion der richtige COM2-Anschluss auf Pipe Through steht und auf beiden CS141 dieselbe USV mit identischen Werten eingestellt wurde. Alle weiteren Einstellungen dürfen voneinander abweichen.
