Die USV-Farbcodes

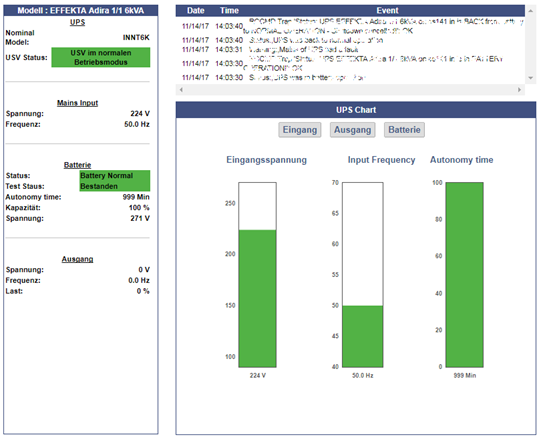

Wenn alle Einstellungen korrekt eingegeben wurden, können Sie im USV-Monitor den aktuellen Status der USV in Echtzeit überprüfen. Auch wenn die Darstellung je nach Hersteller und Modell stark variieren kann, werden einige Daten wie das ausgewählte Modell immer angezeigt:

Übersicht – der Farbcodes

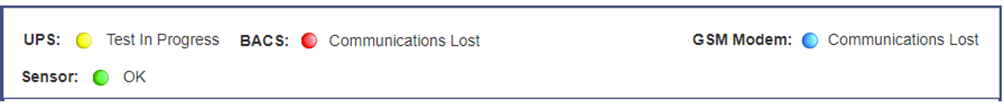

Die obere Leiste bietet eine Statusübersicht aller angeschlossenen Geräte. Die Farbgebung ist an eine Ampel angelehnt. Generell wird dabei zwischen 4 unterschiedlichen Systemzuständen unterschieden, die entsprechend mit einem Farbcode hinterlegt sind. Was genau gerade zutrifft, steht neben dem Marker beschrieben.

Die Marker ändern ihre Farben Gründen wie folgt:

1. Initialisierung von Geräten

	Die Dienste beginnen derzeit, nach Geräten zu suchen. Diese Meldung ist sowohl beim Inbetriebnehmen zusätzlicher Module als auch beim Neustart des CS141 aus bestimmten Gründen zu sehen, beispielsweise ein Neustart aufgrund eines Firmware-Updates.
	Die Initialisierungsphase wurde abgeschlossen und kein Gerät wurde gefunden. Ein blauer Marker bedeutet, dass die Verbindung niemals hergestellt wurde. Bitte überprüfen Sie die Verkabelung und den Betriebszustand der entsprechenden Geräte. In einigen Fällen sollten Sie auch Ihre Konfigurationsarbeiten überprüfen.

2. Benachrichtigungen und Alarmbedingungen im normalen Betriebsmodus

	Geräte und Alarme liegen innerhalb der angegebenen Parameter, alles in Ordnung.
	Es gibt ein Ereignis, das von einem normalen Betrieb abweicht und beobachtet werden sollte, z.B. Ein laufender USV-Test, Temperaturen erreichen bemerkenswerte Werte, die Initialisierung von Geräten und Diensten wird nach einem Neustart durchgeführt usw.
	Ein Gerät meldet einen Alarmzustand oder die Bedingungen für ein konfiguriertes Alarmverhalten wurden erfüllt. Kommunikationsverlust mit einem roten Marker bedeutet, dass eine bestehende Verbindung zu einem Gerät abgebrochen ist.
