Tutorial: Remote Command

Bedingungen für die Nutzung dieser Funktion:

• Das sendende Gerät muss über die Firmware-Version 2.12 oder höher verfügen.

• Das empfangende Gerät muss die jeweilige Funktion unterstützen und mit den erforderlichen Geräten ausgestattet sein.

„Remote-Command“ ist ein mächtiges Werkzeug, das es allen Geräten der CS141-Produktfamilie ermöglicht, Informationen direkt auszutauschen. Es ermöglicht auch die Kommunikation mit kontaktgesteuerten Managementsystemen und unterstützt umfangreiche Vernetzungen innerhalb von Gebäude-Management-Systemen. Durch diese Funktion können Geräte direkt über das Netzwerk Schaltzustände austauschen und darauf reagieren.

Beispielsweise bietet ein CS141 BSC keine externen Schnittstellen. Mit Remote-Command ist es jetzt möglich, die Relais eines SITEMANAGER, die Ausgänge eines SENSORMANAGER oder CON_R_AUX4 direkt zu programmieren. Dies ermöglicht die Automatisierung komplexer Steuerungssysteme. Alle Geräte können über LAN und Kontaktleitungen miteinander koordinieren, was selbst die komplexesten Umweltschutz- und Überwachungsanordnungen ermöglicht.

Wie funktioniert dieser Job genau?

Mit der Funktion „Remote-Command“ können CS141- und BACS-Geräte jetzt direkt über LAN verbunden werden. Dies ermöglicht der CS141 den Zugriff auf angeschlossene Geräte und die Ausführung von Aktionen wie das Senden von SMS-Benachrichtigungen, das Öffnen/Schließen von Kontakten oder das Schalten von Relais.

Beliebtes Problem:

In vielen Installationen kann die USV – und folglich die CS141 – in einem isolierten Bereich wie einem Keller stehen, der manchmal als „tote Zone“ bezeichnet wird. Dies ist bei USV- oder Batteriesystemen üblich. Während der LAN-Zugang oft noch verfügbar ist, kann die Kommunikation mit kontaktgesteuerten Gebäude-Management-Systemen herausfordernd sein.

In einigen Fällen sind andere CS141-Geräte im Gebäude, wie ein CON_R_AUX_4 oder ein SITEMANAGER, der mit Ausgangssteuerungen und einem GSM-Modem ausgestattet ist, mit demselben LAN verbunden.

In einem solchen Szenario ermöglicht die Funktion „Remote-Command“ einer CS141/BACS die direkte Kommunikation mit jedem anderen CS141-Gerät und die Programmierung von Schnittstellenmodulen aus der Ferne. Diese Fähigkeit beseitigt effektiv Kommunikationsblinde innerhalb des Netzwerks.

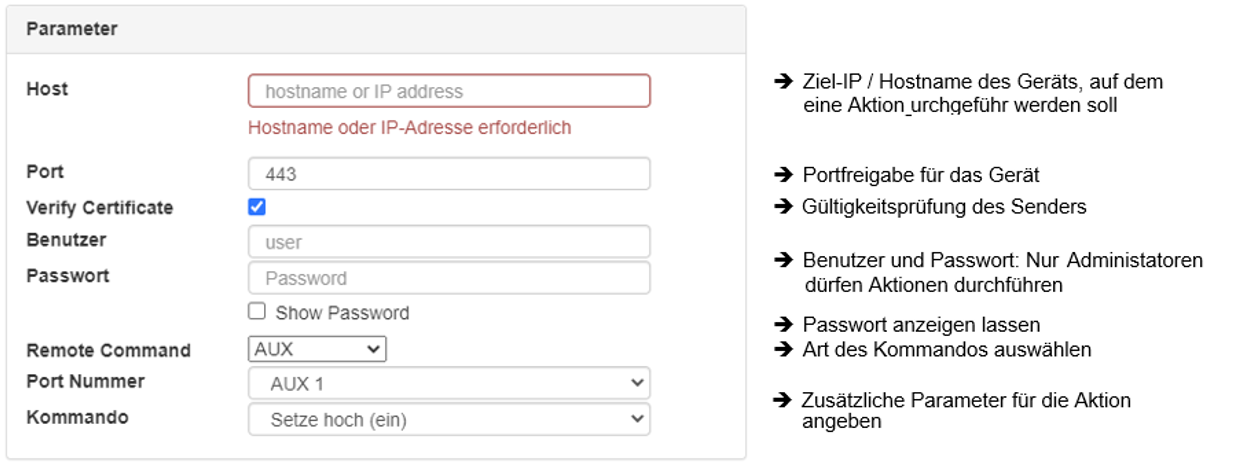

Aktionen sind Administratoren vorbehalten: Anforderungen und Reservierungsklauseln

Das Betriebsprinzip veranschaulicht die Leistungsfähigkeit dieser Funktion wie folgt: Sie bietet zahlreiche Möglichkeiten zur Integration in bestehende Gebäude-Management-Systeme, einschließlich moderner Serverinfrastrukturen. Dieser Job kann so konfiguriert werden, dass er diesen Integrationsanforderungen entspricht.

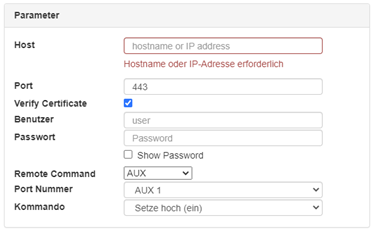

In diesem Screenshot sehen Sie, dass Ausgang 1 in diesem Fall geschaltet wurde.

Das Zielgerät wird automatisch den AUX-Ausgang auf „1 (AN)“ setzen und dann die Jobs ausführen, die diesem lokalen Systemereignis zugewiesen sind.

Sie können mit dieser Konfiguration:

• Informieren Sie ein kontaktgesteuertes Managementsystem, ohne neue Kontaktleitungen installieren zu müssen.

• Konfigurieren Sie eine automatische Reaktion auf dieses Ereignis, z.B. durch kurzes Schließen von Ausgang 2 und anschließendes Zurücksetzen beider Kontakte auf ihren ursprünglichen Zustand.

• Erstellen Sie in Kombination mit RCCMD interne Nachrichtenjobs, um Pop-up-Fenster mit Systemanweisungen für Administratoren anzuzeigen.

• Lösen Sie automatische Skripte aus und leiten Sie vorbereitende Serverabschaltmaßnahmen ein.

• Und vieles mehr.

Hinweis:

Eine beliebige Anzahl von Einzelaktionen ist möglich. Jede CS141 ist in der Lage, verschiedene andere Geräte der CS141-Produktfamilie zu kontaktieren und entsprechende Aktionen auszulösen. Aufgrund dieser Fähigkeit kann eine CS141 sowohl LAN- als auch kontaktbasierte Kommunikationsmethoden kombinieren.
