Benutzerdefinierte Schwellenwerte

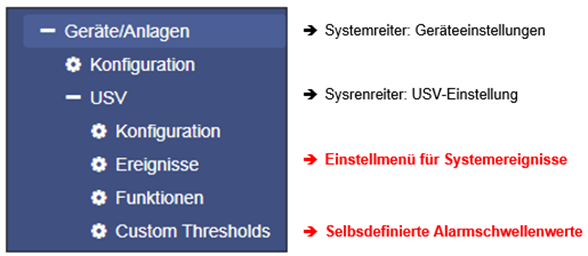

Für diesen Konfigurationsschritt gehen Sie zu den folgenden Menüs:

In einigen Fällen ermöglichen USV-Modelle, die Grenzwerte für bestimmte USV-spezifische Ereignisse anzupassen.

Der CS141 unterstützt diese Funktionen, wenn die USV eine solche Option bietet. Andernfalls werden Sie durch eine entsprechende Systemnachricht informiert.

Die Konfiguration erfolgt über zwei Menüs:

• Benutzerdefinierte Schwellenwerte zur Definition und Anpassung von Einstellungen
• Ereignismenü zur Zuweisung von Aufgaben

Unterschiede zwischen Warn- und Alarmstufen

Die benutzerdefinierten Schwellenwerte sind identisch für Warn- und Alarmstufen, werden jedoch im Ereignismenü der USV separat aufgeführt. Sie erscheinen auch in Protokolldateien entweder als Warnung oder Alarm.

Diese Trennung ermöglicht es Ihnen, das Verhalten von Warnungen und Alarmen mit unterschiedlichen Werten zu konfigurieren.

Die folgenden Bedingungen können festgelegt werden:

out of range                            Das Ereignis – unabhängig von Alarm oder Warnung – wird ausgelöst, wenn                                                           der gemessene Wert unter oder über die eingegebenen Werte fällt.

less than                                  Das Ereignis – unabhängig von Alarm oder Warnung – wird ausgelöst, wenn                                                         der gemessene Wert unter die konfigurierten Werte fällt.

greater than                            Das Ereignis – unabhängig von Alarm oder Warnung – wird ausgelöst, wenn                                                          der gemessene Wert über die konfigurierten Werte hinausgeht.

Beispiel: So konfigurieren Sie die benutzerdefinierten Schwellenwerte für die USV-Temperatur

Elektrische Geräte arbeiten sicher innerhalb eines bestimmten Temperaturbereichs. Der Betrieb eines Geräts, das diesen Bereich überschreitet, kann Probleme verursachen, von geringfügigen Mängeln bis hin zu akuten Brandgefahren.

Um rechtzeitig eingreifen zu können, sollte ein vorbestimmter Temperaturwert mit den gemessenen Temperaturen verglichen werden. Beispielsweise könnte ein Hersteller eine sichere Betriebstemperatur zwischen +5 °C und +39 °C angeben. Der CS141 kann so konfiguriert werden, dass eine Warnung ausgegeben wird, wenn diese Werte überschritten werden. Die „außerhalb des Bereichs“ Bedingung definiert zunächst den sicheren Temperaturbereich.

Wie bereits erwähnt, sind zwei Menüs erforderlich, um benutzerdefinierte Schwellenwerte zu konfigurieren:

1. Benutzerdefinierte Schwellenwerte

2. USV-Ereignisse

Die erste Einstellung erfolgt unter Benutzerdefinierte Schwellenwerte, wo die entsprechenden Werte festgelegt werden.

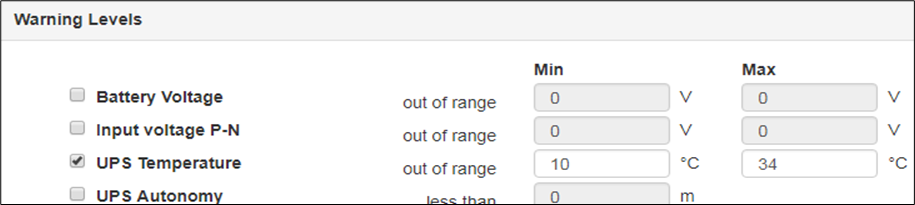

Das Aktivieren des Kontrollkästchens USV-Temperatur umfasst die Messwerte gemäß der USV. Für das Argument außerhalb des Bereichs müssen sowohl der niedrigste Temperaturwert als auch der höchste Temperaturwert angegeben werden.

Hinweis:
Da es sich um eine Warnung handelt, sollte sie ausgegeben werden, bevor die kritischen Werte erreicht werden. Da das Minimum von +5 °C und das Maximum von +39 °C vom Hersteller vorgegeben sind, müssen die Warnstufenwerte entsprechend angepasst werden. In diesem Beispiel wird die Entscheidung getroffen, +5 °C zu verwenden:

Speichern Sie Ihre Eingaben und wechseln Sie zum nächsten Menü:

• USV-Ereignis

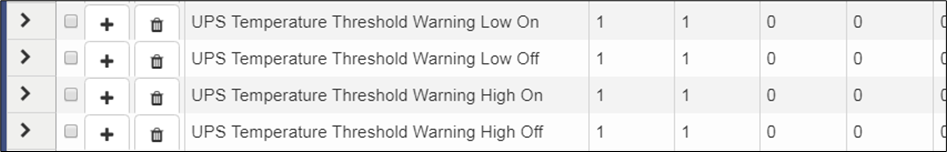

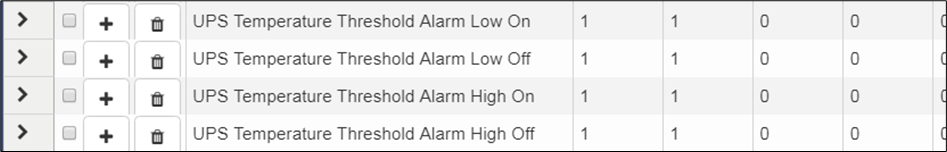

Suchen Sie nach Temperaturgrenzwerten in den USV-Ereignissen. Im Gegensatz zum Menü für benutzerdefinierte Schwellenwerte wird jeder Grenzwert als reguläres Systemereignis angezeigt und zeigt alle möglichen Zustände an.

Da benutzerdefinierte Schwellenwerte wie reguläre USV-Ereignisse konfiguriert werden können, sind alle Aufgaben verfügbar. Gegebenenfalls können Gegenaufgaben entsprechend der Temperatur definiert werden.

Einrichten von Alarmstufen

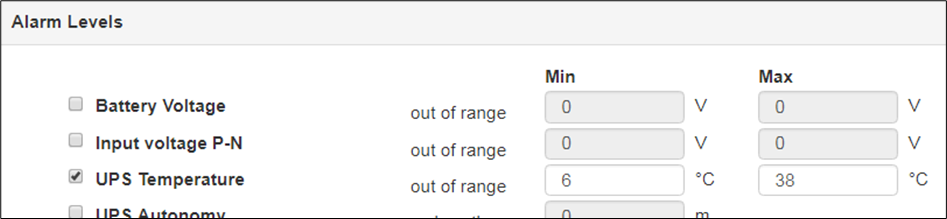

Die Alarmstufen stellen ein Eskalationsniveau dar und sollten gegebenenfalls Notfallmaßnahmen auslösen; die Werte müssen entsprechend den Warnstufen angepasst werden.

Hinweis:

Da die Bedingung für einen Alarm zusätzlich zu bestehenden Warnstufen erfüllt ist, können konfigurierte Aufgaben parallel ausgeführt werden, sich überschneiden oder sogar einander widersprechen oder sich gegenseitig aufheben.

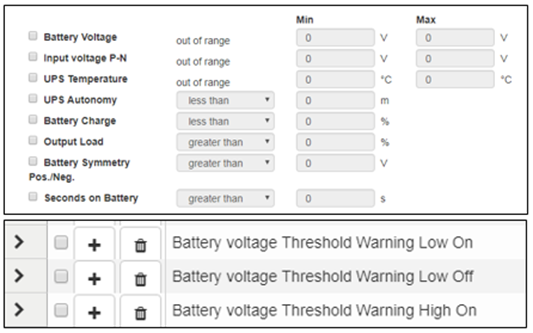

Beispielhafter Auszug: Benutzerdefinierte Schwellenwerte

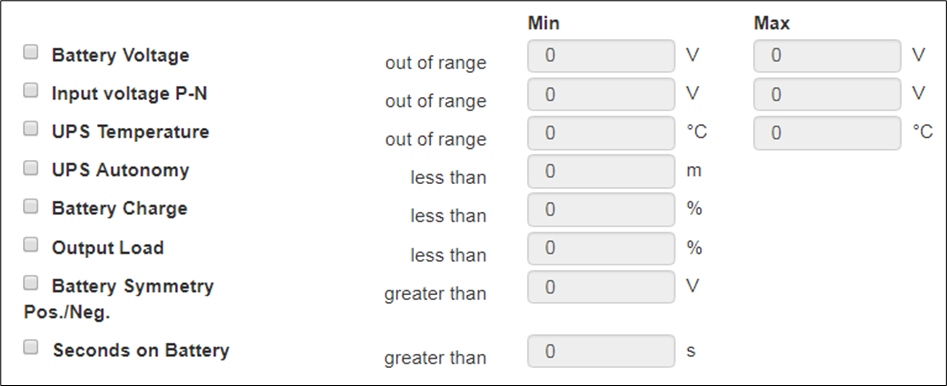

Dieser Auszug ist ein Beispiel. Je nach USV-Modell und Hersteller kann die Liste sowohl in der Benennung als auch in der Funktionalität variieren. Die folgende Musterliste zeigt die benutzerdefinierte Schwellenwertliste des XANTO 2000R vom Hersteller Online.

Hinweis:
Achten Sie genau auf die Argumente, die mit jedem Schwellenwert verbunden sind: Größer als, weniger als, im Bereich, außerhalb des Bereichs. Da diese Argumente wörtlich interpretiert werden, wird das Warn- und Alarmverhalten genau wie konfiguriert funktionieren.

Wenn beispielsweise die Warnung für die Auslastung auf weniger als 67% eingestellt ist, wird auch eine Warnung ausgegeben, wenn die Last auf 43% sinkt. Genau 67% wird jedoch keine Warnung auslösen, da der Wert unter 67% liegen muss, um die Bedingung zu erfüllen.

Tutorial: Benutzerdefinierte Schwellenwerte

Obwohl der CS141 die USV korrekt erkennt, sollen Kontaktoren über potentialfreie Kontakte aktiviert werden. Dies schaltet externe Geräte aus, sobald die Ladung der Batterien unter einen konfigurierten Wert fällt.

Diese Konfiguration kann indirekt realisiert werden:

Wenn ein CON_R_AUX4 mit einem CS141 verbunden ist, können seine potentialfreien Ausgänge verwendet werden, um Kontaktoren zu steuern, sodass diese ein- (ON) oder ausgeschaltet (OFF) werden können. Dies ermöglicht die Steuerung von Kontaktoren ohne zusätzliche Komplexität.

Dies wird jedoch herausfordernd, wenn die USV keine geeigneten Ereignisse bereitstellt, da diese im Ereignismenü der USV nicht angezeigt werden. In solchen Fällen kann die Konfiguration über benutzerdefinierte Schwellenwerte erreicht werden.

Der Schlüssel zu dieser Konfiguration ist die Tatsache, dass diese Funktion einen benutzerdefinierten Job als USV-Ereignis darstellt:

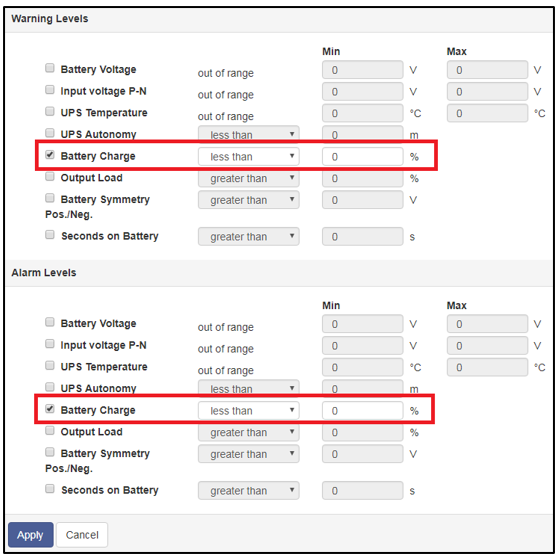

Wenn Sie 71% für Warnstufen und 61% für Alarmstufen festlegen, können Sie anschließend das entsprechende Verhalten in den USV-Ereignissen zuweisen:

• Wenn die Batterieladung auf 70% sinkt, werden die ersten Geräte abgeschaltet.

• Wenn die Batterieladung auf 60% sinkt, werden die nächsten Geräte abgeschaltet. Die Gegenereignisse sind auf Warnung AUS oder Alarm AUS eingestellt.

Während die Batterien geladen werden, sollten die Geräte starten, sobald die Batterieladung ähnliche Werte für die Abschaltung erreicht.

• Ab 61% wird die erste Geräteserie eingeschaltet.

• Ab 71% wird die zweite Geräteserie eingeschaltet.

Da es keine UND-Verknüpfung mit dem Stromausfall gibt, gibt es grundsätzlich zwei Möglichkeiten, diese Aufgaben auszuführen:

1. Einmal

2. Wiederholen, solange das Ereignis aktiv ist

Beachten Sie, dass Sie einen Unterschied von 1% zwischen EIN und AUS haben. Da der Wert unter die Werte fallen muss, ist es technisch nicht möglich, genau bei 70% oder 60% EIN und AUS zu schalten. Es muss eine Entscheidung getroffen werden, ob Sie die Geräte bei 60/70% ein- oder ausschalten möchten.

Sie müssen Ihre Aufgaben genau definieren:

Das Ausschalten derselben Geräte bei 70% und das Einschalten bei 61% könnte Konflikte zwischen Ereignissen und Aufgaben verursachen; die Geräte sollten daher konsequent separat konfiguriert werden.

Was passiert zwischen 0% – 71%

Je nach Konfiguration bleiben die Geräte unabhängig von einem Stromausfall zwischen 0% und 71% Batterieladung ausgeschaltet, abgeschaltet oder neu gestartet. Über 71% laufen die Geräte, solange kein Stromausfall die Batterieladung auf 70% sinken lässt. Da die aktuelle Last keinen Einfluss auf den Prozentsatz der Batterieladung hat, beeinflusst die flexible verbleibende Zeit diese Einstellung nicht. Die Prozentsätze der aktuellen Batterieladung werden grundsätzlich verwendet.

Hinweis:
Eine detaillierte Beschreibung des CON_R_AUX4 finden Sie im Kapitel Sensoren.
