CS141 Einstellungen für Mittelabgriff

Für diese Einstellung müssen Sie eine USV mit einem Center Tap verwenden.

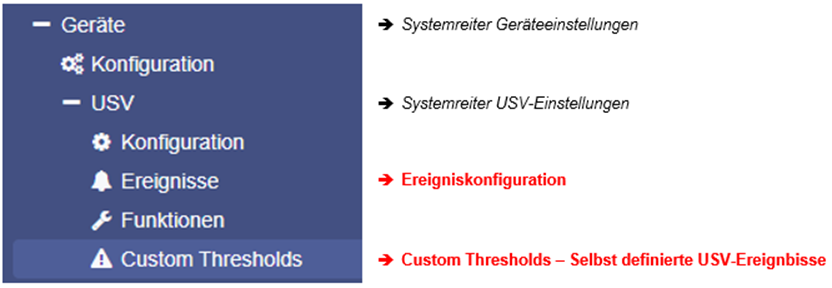

Um diese spezielle Funktion einzurichten, navigieren Sie zu den folgenden Menüs:

Dieses Konfigurationsmenü ist speziell, da es sich auf der einen Seite um ein USV-Menü handelt, auf der anderen Seite jedoch nur bedingt zum Einsatz kommt. Daher wurde es unter den Custom Thresholds abgelegt.

Hinweis:

Diese Konfiguration ist nur sinnvoll, wenn Sie ausdrücklich eine USV mit Mittelpunktanzapfung verwenden. Dieser Artikel behandelt nur diesen einen Aspekt der benutzerdefinierten Schwellenwerte – weitere Informationen finden Sie im CS141 Handbuch im Kapitel „Benutzerdefinierte Schwellenwerte“ oder im entsprechenden Help-Center-Artikel: Benutzerdefinierte Schwellenwerte.

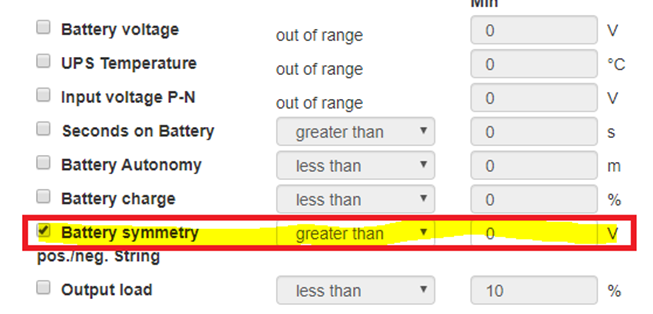

Klicken Sie zunächst im USV-Konfigurationsmenü auf Custom Thresholds und aktivieren Sie diese Funktion:

Mit dieser Option wird die Überwachung der allgemeinen Spannungsdifferenz überwacht – Der CS141 betrachtet beide Strangspannungen und ermittelt die allgemeine Differenz dazwischen. Wenn das Argument "greater than" zutrifft, liegt ein Alarmzustand vor. Dieser Alarmzustand ist ein USV-Ereignis, dem Aktionen zugewiesen werden können.

Wählen Sie Ihren Alarmbenachrichtigungszustand:

Sie können zwischen der Auslösung eines einzelnen Alarms oder der Aktivierung einer zweistufigen Reaktion mit einer Warnung gefolgt von einem Alarm wählen. Wenn Sie nur eine einzelne Notiz wünschen, aktivieren Sie einfach den Warnzustand. Andernfalls verwenden Sie die Warn- und Alarmbenachrichtigung. Bitte beachten Sie, dass der Alarmzustand immer den eskalierten Systemzustand einer Warnung darstellt. In diesem Anwendungsfall ist das Alarmverhalten so zu konfigurieren, dass eine Warnung erfolgt, sobald eine Spannungsdifferenz zwischen den beiden Batteriesträngen festgestellt wird.

Warnung – die „gelbe Warnung“

Wenn aktiviert, gibt der CS141 eine Warnung aus, sobald die beiden Leitungen den konfigurierten Spannungsbereich verlassen haben. Diese Warnung ist aktiv, solange das Problem besteht. Da der Spannungsdrift ein dynamischer Prozess ist, können Sie die Warnungen in bestimmten Nutzungsphasen erhalten und müssen entscheiden, ob eine weitere Bewertung der Informationen erforderlich ist.

Alarm – die „rote Warnung“

Der Alarm kann unabhängig von einer Warnung aktiviert werden - wenn Sie also zuerst eine Warnung und dann einen Alarm haben möchten, muss der Alarmwert höher sein als der für die Warnung (z.B. bei einem Drift von 3 Volt ist die Warnung aktiv, ein Alarm wird bei 5 Volt ausgelöst).

Hinzufügen eines Jobs

Da es sich um benutzerdefinierte USV-Ereignisse handelt, werden sie wie Standard-USV-Ereignisse im System angezeigt. Um eine Reaktion auf diese Ereignisse zu erhalten, müssen sogenannte Jobs im USV-Menü "Ereignisse" gespeichert werden. Klicken Sie dazu auf das USV-Menü "Ereignisse".

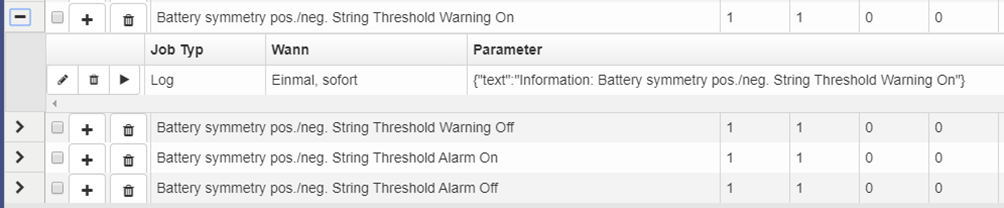

Die aktivierten benutzerdefinierten Schwellenwerte können als Ereignisse in der USV-Liste gefunden werden. Standardmäßig ist nur ein protokollierter Eintrag konfiguriert. Klicken Sie auf +, um einen neuen Job hinzuzufügen. Bitte beachten Sie, dass einige Jobs externe Zubehörteile, Software-Clients oder weitere Konfigurationen wie einen zugänglichen Mailserver benötigen.

Hinweis:

Eine detaillierte Beschreibung zur Konfiguration des Event-handlings finden Sie im Help-Center-Artikel Event handling oder im CS141-Handbuch.
