Sensoren und Geräte

Dieser Artikel enthält Folgendes:

SM_T_H_COM Standalone-Sensor

Konfiguration des SM_T_H_COM Kombi-Sensors

Thresholds Low / High und Alarmverhalten

Offset - Einstellungen

Sensorbezogene Systemereignisse

Ereignisklassifikation

Einen Gegenjob zuweisen

Je nach verwendetem Modell bietet der CS141 die Möglichkeit, externe Sensoren und Geräte anzuschließen.

Diese CS141-Modelle unterstützen den Anschluss von Sensoren:

• CS141 SC
• CS141 L
• CS141 R2

• CS141 Mini



SM_T_H_COM Standalone-Sensor

Dieses Beispiel zeigt, wie man den SMT_H_COM Standalone-Sensor konfiguriert, einen kombinierten Temperatur- und relativen Feuchtigkeitssensor, der für den CS141 verfügbar ist.

Die mitgelieferte Standardlänge des Kabels zum Anschluss des Sensors an den CS141 beträgt 1,8 Meter. Bei Bedarf kann eine Kabellänge von bis zu 30 m verwendet werden.

Inbetriebnahme von externen Sensoren

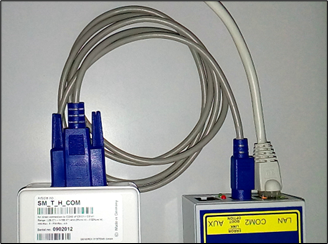

Schließen Sie CS141 COM 2 an SM_T_H_COM an. CS141 benötigt keinen Neustart.

Grundlegende Setup-Konfiguration

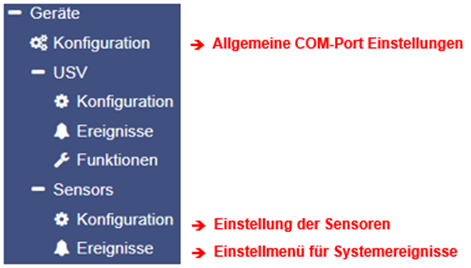

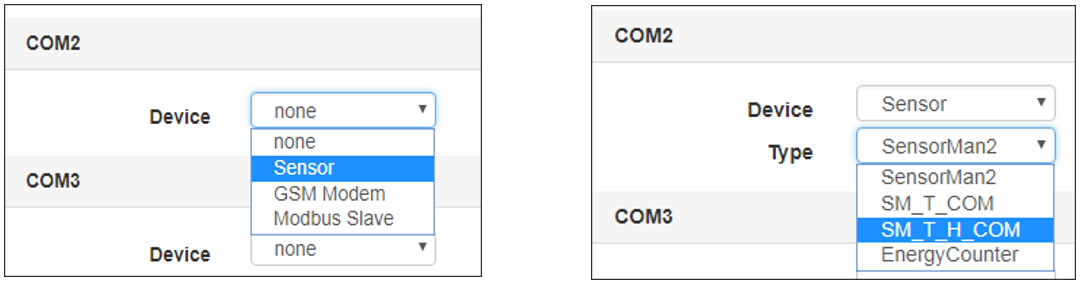

Unter Geräte > Setup gehen Sie zu Konfiguration und ändern die Einstellung bei COM2 von "keine" zu "Sensor".

Nach der Änderung definieren Sie den Typ des an CS 141 angeschlossenen Sensors.

In diesem Fall wählen Sie SM_T_H_COM:

Drücken Sie Übernehmen, um den entsprechenden Dienst zu starten. Die Statusleiste zeigt den Prozess an.

Während der Sensor neu gestartet wird, werden die entsprechenden Menüs vorbereitet. Bitte warten Sie, bis das Sensorzeichen auf "OK" gesetzt ist, bevor Sie den Konfigurationsdialog des Sensors betreten.

Konfiguration des SM_T_H_COM Kombi-Sensors

Unter dem Hauptreiter Geräte öffnen Sie das Untermenü Sensoren und klicken auf Setup. Dies öffnet den Konfigurationsdialog für den Sensor.

Name

Geben Sie bei Name den Namen, eine Beschreibung oder einen Installationsort des Sensors ein. Der Name wird auf dem Sensormonitor angezeigt.

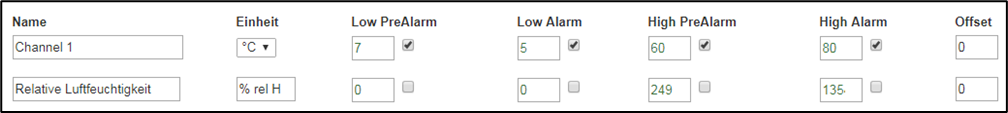

Thresholds Low / High und Alarmverhalten

Der SM_T_H_COM Kombisensor bietet zwei verschiedene Sensortypen. Der Temperatursensor arbeitet zwischen -25 °C und +100 °C. Der Feuchtigkeitssensor misst einen Feuchtigkeitsbereich von 0% bis 100%. Nach der Installation des Sensors wird der maximale Sensorbereich ohne Bereichseinschränkung oder Benachrichtigungsmarkierungen angezeigt. Um ein Alarmverhalten zu definieren, benötigt der CS141 Informationen über die kritischen Werte und gegebenenfalls einen konfigurierten Messbereich.

Bitte beachten Sie die folgenden Regeln während der Konfiguration:

1. Der Voralarm muss niedriger sein als die kritische Alarmeinstellung.

2. Die relative Luftfeuchtigkeit beträgt mindestens 0% und maximal 100%

3. Der kälteste Temperaturwert beträgt -25 °C und der höchste Wert +100 °C

Hinweis:
Solange die entsprechenden Häkchen in den Kontrollkästchen für die jeweiligen Alarme nicht gesetzt sind, werden diese Werte ignoriert. Das bedeutet, dass Sie alle Ereignisse konfigurieren und testen können und, falls erforderlich, sogar einen bestimmten Wert für das Alarmverhalten definieren können.

Offset - Einstellungen

Obwohl der SM_T_H_COM bereits ein kalibrierter Sensor ist, kann die Betriebsumgebung unterschiedliche Werte erfordern. Die Korrekturwerte werden über Offset-Einstellungen definiert:

Diese Werte werden zu dem Wert addiert oder von dem Wert subtrahiert, den der Sensor bereitstellt. Dies ermöglicht es, die Sensorwerte mit kalibrierten externen Messungen zu harmonisieren und den Sensor für spezielle Betriebsbedingungen anzupassen.

Sensorbezogene Systemereignisse

Der CS141 bietet ausführbare Aufgaben über das Ereignismanagement der angeschlossenen Sensoren.  Die verfügbaren Systemereignisse beziehen sich auf die gemessenen Werte der angeschlossenen Sensoren. Die folgenden Ereignisse sind für SM_T_H_COM verfügbar.

SM_T_H_COM Temperature High

Der Wert bei Schwellenwert (hoch) definiert die obere kritische Temperaturgrenze. Wenn diese Temperatur überschritten wird, kann ein entsprechendes Alarmverhalten ausgelöst werden.

SM_T_H_COM Temperature  Low

Der Wert Schwellenwert (niedrig) definiert die untere kritische Temperaturgrenze. Wenn diese Temperatur unterschritten wird, kann ein entsprechendes Alarmverhalten ausgelöst werden.

SM_T_H_COM Temperature  Normal

Definiert durch die Werte für die oberen und unteren Temperaturgrenzen. Wenn keine Grenzen eingegeben werden, wird jede angezeigte Temperatur als "normal" angezeigt.

SM_T_H_COM Humidity High

Der Wert wird durch Schwellenwert (hoch) für die relative Luftfeuchtigkeit definiert und bestimmt die obere kritische Grenze für die Feuchtigkeit. Wenn dieser Wert überschritten wird, kann ein entsprechendes Alarmverhalten ausgelöst werden.

SM_T_H_COM Humidity  Low

Der Wert wird über Schwellenwert (niedrig) für die relative Luftfeuchtigkeit definiert und bestimmt die untere kritische Grenze für die Feuchtigkeit. Wenn dieser Wert unterschritten wird, kann ein entsprechendes Alarmverhalten ausgelöst werden.

SM_T_H_COM Humidity  Normal

Definiert durch die Werte für die obere und untere relative Luftfeuchtigkeit. Wenn keine Grenzen festgelegt sind, wird jede angezeigte Luftfeuchtigkeit als "normal" angezeigt.

SM_T_H_COM Connection Lost

Wenn die Verbindung zwischen dem CS141 und dem SM_T_H_COM abbricht, kann ein entsprechendes Alarmverhalten über dieses Systemereignis ausgelöst werden.

SM_T_H_COM Connection Restored

Das Gegenereignis zu Verbindung Verloren: Die Verbindung wurde wiederhergestellt; ein entsprechendes Alarmverhalten kann über dieses Systemereignis ausgelöst werden.

Ereignisklassifikation

Im Untermenü Sensoren klicken Sie auf das Menü Ereignisse:

Alle Sensorereignisse verwenden die gleiche Ereignisklassifikation:

• Temperatur / Feuchtigkeit High
• Temperatur / Feuchtigkeit HighPreAlarm
• Temperatur / Feuchtigkeit Normal
• Temperatur / Feuchtigkeit LowPreAlarm
• Temperatur / Feuchtigkeit Low

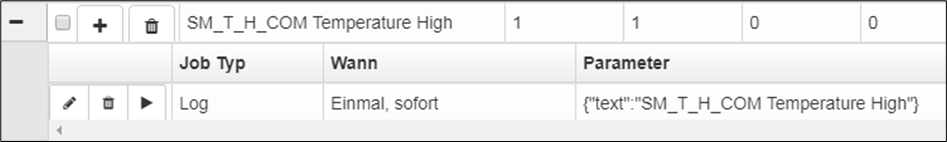

Klicken Sie >, um die allgemeine Aufgabenliste zu öffnen.  Mit + wird der Konfigurationsdialog für Aufgaben geöffnet, um eine neue Aufgabe zur aktuellen Aufgabenliste hinzuzufügen.

Hinweis:

Für detaillierte Informationen zur Verwaltung von Aufgaben beziehen Sie sich auf das folgende Kapitel im CS141-Handbuch: Definition eines Jobs für ein Ereignis oder besuchen Sie den entsprechenden Help Center-Artikel: Ereignisbehandlung

Einen Gegenjob zuweisen

Beachten Sie, dass je nach Konfiguration einige ausführbare Jobs einen sogenannten Gegenjob benötigen, während andere Jobs lediglich nicht mehr ausgeführt werden müssen, weil das Ereignis nicht mehr ansteht. Ein Gegenjob wird so konfiguriert, dass er beim Eintritt in das entsprechende neue Ereignis ausgelöst wird.
Beispiel: Wird bei Erreichen von „Temperature High“ der Kontakt automatisch geschlossen, wird er als Gegenereignis bei „Temperature Normal“ wieder geöffnet. Während das Ereignis „Temperature High“ ansteht, wird zusätzlich alle fünf Minuten eine E-Mail-Benachrichtigung versendet.

Verwechseln Sie nicht ein Gegenereignis mit einem Gegenjob: Das Gegenereignis ist ein ausstehendes Ereignis, während der Gegenjob die dazugehörige Aktion ist, die durch ein Ereignis ausgelöst wird. Beide verhalten sich zueinander relativ.
