RCCMD Redundanz level für VMware

Das Redundanzverhalten hängt von den Einstellungen der Verbindungen und Heartbeats ab:

Damit das Redundanzverhalten ordnungsgemäß funktioniert, müssen zwei Voraussetzungen erfüllt sein:

1. Unter „Verbindungen“ müssen zwei gültige IP-Adressen angegeben werden.

Es müssen mindestens zwei IP-Adressen gespeichert sein, die eingehende RCCMD-Befehle zulassen.

Redundanz bedeutet, dass RCCMD den Server erst herunterfährt, wenn mindestens zwei Sender den Befehl zum Herunterfahren gegeben haben.

2. Die Heartbeats müssen auf „Automatische UPS-Live-Prüfung durch Abfrage“ eingestellt sein.

RCCMD wird durch die Heartbeats angewiesen, automatisch die Erreichbarkeit der registrierten IP-Adressen zu prüfen:

Sollte eine registrierte USV nicht mehr erreichbar sein und das Redundanzsystem einen Shutdown auslösen, geht RCCMD davon aus, dass ein schwerwiegendes Problem vorliegt, und fährt das System herunter – die Redundanzeinstellung wird dabei ignoriert.

Hinweis:

Beachten Sie, dass die Intervalle zwischen den Abfragen entscheidend für den Shutdown sein können.

Hinweis:

Das Redundanzverhalten bezieht sich ausschließlich auf den RCCMD-Befehl „shutdown“.

Andere Befehle werden individuell behandelt und entsprechend protokolliert. Durch die Möglichkeit, eigene Skripte auszuführen, bietet RCCMD Optionen, Standardverfahren im Notfall zu umgehen.

Definieren von Redundanzstufen

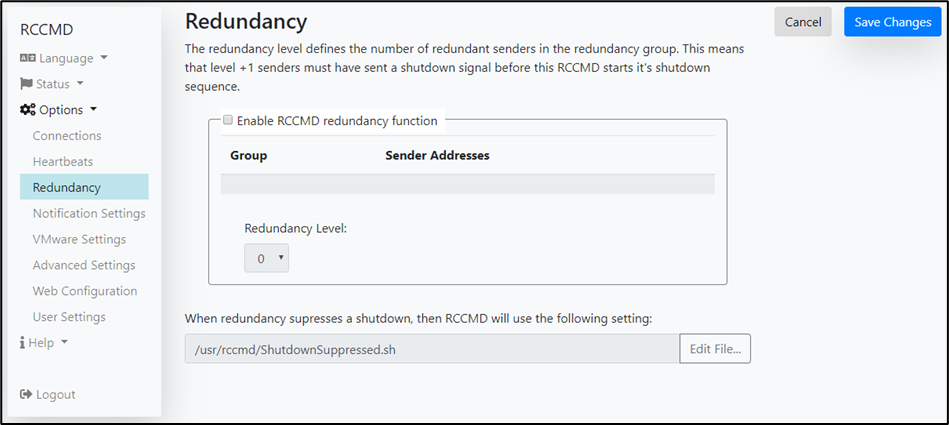

Aktivieren Sie zunächst die RCCMD-Redundanzfunktion.

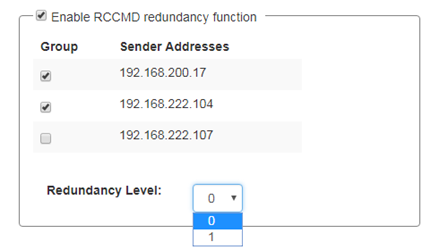

Wählen Sie anschließend die IP-Adressen aus, die das Herunterfahren senden dürfen.

Die Redundanzstufe hängt von der Anzahl der ausgewählten Geräte ab:

Anzahl der ausgewählten Geräte: 2

Bei zwei Geräten müssen beide ein RCCMD-Shutdown-Signal senden.

Da nur zwei Systeme ausgewählt wurden, kann maximal ein weiteres System diesen Befehl senden. Dabei ist es unerheblich, welches Gerät der erste Sender ist – dies kann sich dynamisch ändern.

Bei drei ausgewählten Systemen beträgt der Maximalwert 2:

Wenn ein Gerät + zwei weitere Geräte den Shutdown anweisen, wird dieser ausgeführt. RCCMD unterscheidet dabei nicht, welches der drei Systeme zuerst das Signal sendet.

Bei Verwendung von drei Systemen kann die Redundanzstufe auch auf 1 gesetzt werden:

Das bedeutet, dass zwei von drei Systemen den Shutdown anweisen müssen, bevor RCCMD den Server herunterfährt. Die Kombination kann sich dynamisch ändern. Wenn Sie nur zwei von drei USV-Systemen koppeln möchten, empfiehlt es sich, diese auszuwählen und die Redundanzstufe auf 1 zu setzen. So erfolgt der Shutdown nur, wenn beide ausgewählten USVen das Herunterfahren anweisen.

Beachten Sie:

Mit Redundanz kombinieren Sie mehrere Geräte. Unter „Verbindungen“ erlauben Sie allgemeine eingehende Shutdown-Signale. Dadurch ist es möglich, einen Redundanz-Shutdown sowie mehrere einzelne Shutdown-Sender zu konfigurieren.

Hinweis

Beachten Sie, dass eine Shutdown-Anweisung aktiv bleibt, bis das System, das den Shutdown ausgelöst hat, diesen explizit widerruft. Dies wird über den RCCMD-Custom-Befehl wakeup gesteuert.

Shutdown-Verhalten mit zwei USV-Systemen

Im Falle eines Shutdown-Signals prüft die Redundanz, ob die Verbindung und Erreichbarkeit des zweiten USV-Systems intakt sind. Wenn es korrekt antwortet, wird das Shutdown-Signal zunächst zurückgehalten:

Sobald das zweite System ebenfalls einen Shutdown anweist, wird dieser Befehl ausgeführt und das System fährt herunter. Wenn das erste System das Signal sendet und das zweite System nicht erreichbar ist, fährt RCCMD das System herunter – in diesem Fall geht RCCMD davon aus, dass das zweite System nicht verfügbar ist.

Hinweis: Verwenden Sie Heartbeats!

Während Sie unter „Verbindungen“ global definieren, welcher CS141 gültige Signale senden darf, legen Heartbeats und Redundanz gemeinsam fest, wann im Falle eines Stromausfalls eine automatische Erreichbarkeitsprüfung erfolgt. Ohne Heartbeats erfolgt die Prüfung nur rudimentär. In Kombination mit Redundanz müssen Heartbeats daher aktiviert und konfiguriert werden.

Shutdown-Verhalten mit drei gültigen Geräten

Ab drei Geräten kann das Redundanzverhalten individuell an die gewünschten Bedingungen angepasst werden:

1. Wenn eines von drei Systemen einen Shutdown sendet
2. Wenn zwei von drei Systemen einen Shutdown senden
3. Wenn alle drei Systeme gemeinsam den Shutdown beschließen.

Jedes System kann individuell seinen Shutdown über den RCCMD-Custom-Befehl wakeup anweisen oder widerrufen. Grundsätzlich führt RCCMD den Shutdown erst aus, wenn die exakte Abschaltbedingung erfüllt ist.

Redundanzbezogene Skripte

Wenn Sie das Redundanzverhalten nutzen, wartet der RCCMD-Client mit der Ausführung des Shutdowns, bis die erforderliche Anzahl an Geräten den Befehl ebenfalls erteilt hat.

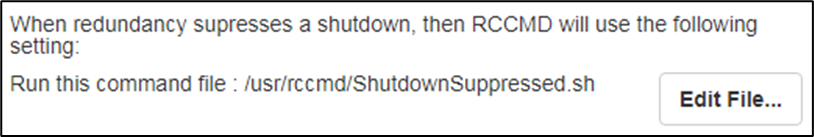

Da dieser Prozess direkten Einfluss auf den Betrieb der von RCCMD überwachten Server hat, wird ein Skript gestartet, das auf das Ereignis hinweist.

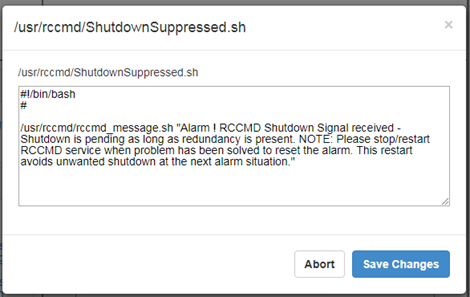

Verwenden Sie „Datei bearbeiten...“, um dieses Skript individuell anzupassen.

„Abbrechen“ schließt den Editor und verwirft alle vorgenommenen Änderungen.

Standardmäßig ist eine Textmeldung vordefiniert, die auf ein redundanzbasiertes Shutdown-Verhalten hinweist.
