Systemreiter: VMware Shutdown Management

Dieser Artikel enthält Folgendes:

Einzelne virtuelle Maschinen hinzufügen und entfernen

Shutdown-Reihenfolge ändern und virtuelle Maschinen verschieben

Shutdown-Gruppe 1 – Die zeitgesteuerte benutzerdefinierte Shutdown-Gruppe

Shutdown-Gruppe 2: Die allgemeine Shutdown-Gruppe

Shutdown-Gruppe 3: Die dynamische Gruppe

Shutdown-Gruppe 4: Die hostbasierte Shutdown-Gruppe

Detailliertes Echtzeit-Shutdown-Monitoring

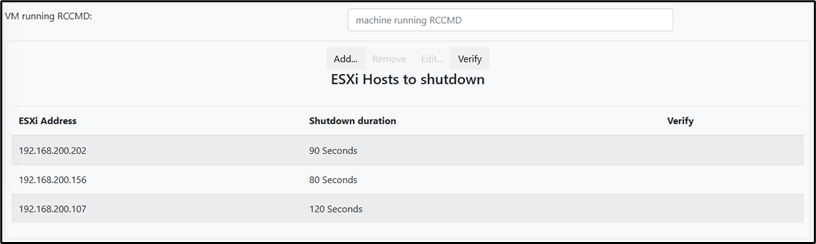

Mit „VMware Shutdown Management“ bietet RCCMD die Möglichkeit, virtuelle Maschinen in direkter Abhängigkeit zueinander herunterzufahren. Für die Nutzung müssen die jeweiligen Hosts in den „VMware-Einstellungen“ konfiguriert und verifiziert sein:

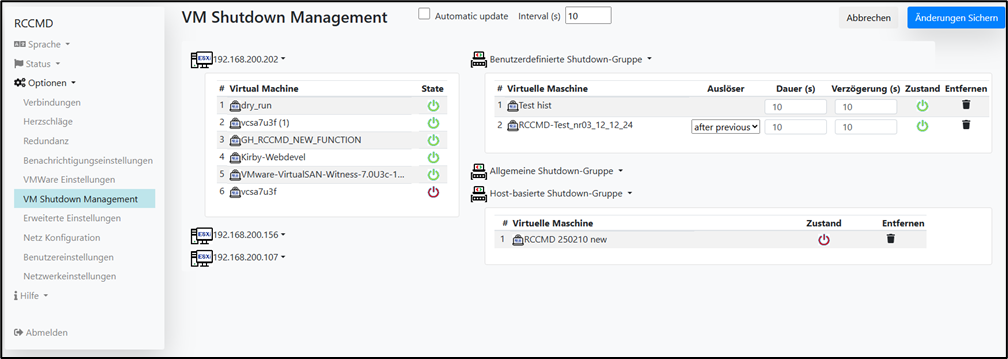

Während die VMware-Einstellungen einen globalen Shutdown auslösen, bei dem alle virtuellen Maschinen gleichzeitig herunterfahren, definiert das VMware Shutdown Management vorab wechselseitige Abhängigkeiten zwischen einzelnen virtuellen Maschinen sowie eine klare Shutdown-Reihenfolge und liefert eine Übersicht über deren jeweiligen Betriebszustände:

	Die virtuelle Maschine ist derzeit ausgeschaltet. Alle Daten sind gesichert.
	Die virtuelle Maschine ist derzeit angehalten oder im Tiefschlafmodus.
	Die virtuelle Maschine läuft und wäre von einem Stromausfall betroffen.
	Die in einer statischen Gruppe hinterlegte virtuelle Maschine wurde nicht gefunden. RCCMD springt gemäß den Einstellungen zum nächsten Eintrag.

	Gastsystem: Eine virtuelle Maschine mit diesem Symbol ist eine VM mit beliebiger Funktion.
	vCenter: Eine virtuelle Maschine mit diesem Symbol ist das vCenter für den jeweiligen Cluster.
	Die RCCMD-Appliance: Dies ist der der virtuellen Maschine zugewiesene Name.

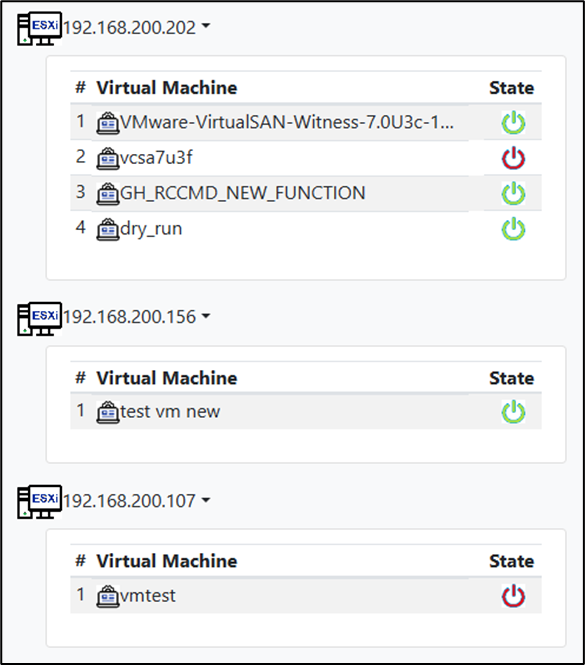

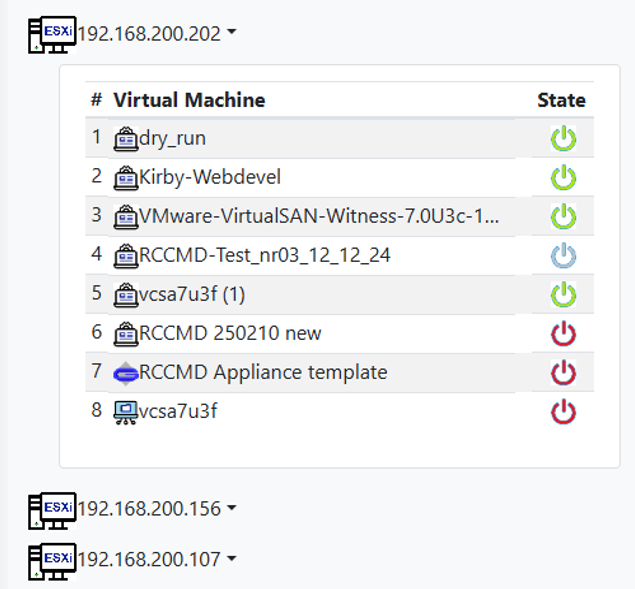

Alle aktuell bereitgestellten virtuellen Maschinen werden dem ESXi-Host zugeordnet, einschließlich ihrer jeweiligen Betriebszustände. Diese Liste wird während eines Shutdowns in Echtzeit aktualisiert, sodass eine virtuelle Maschine auch nachträglich hinzugefügt werden kann.

Einzelne virtuelle Maschinen hinzufügen und entfernen

Hinzufügen

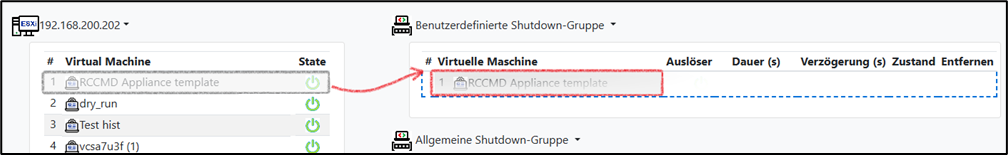

Um eine virtuelle Maschine zu einer Shutdown-Gruppe hinzuzufügen, ziehen Sie sie per Drag & Drop in die gewünschte Shutdown-Gruppe:

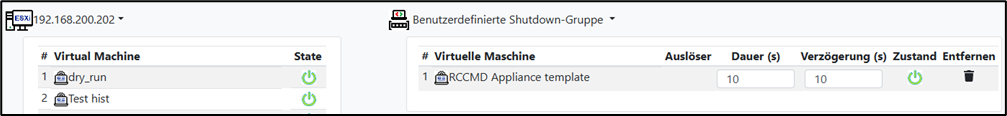

Die virtuelle Maschine wird nicht mehr in der Host-Gruppe angezeigt oder von RCCMD dort verwaltet, sondern von der benutzerdefinierten Shutdown-Gruppe.

Beachten Sie, dass diese Einstellung unabhängig von ESXi-Host- oder vCenter-Einstellungen ist. RCCMD wird diese virtuelle Maschine künftig auf allen in den VMware-Einstellungen bekannten Hosts suchen, um sie herunterzufahren.

Entfernen

Um eine virtuelle Maschine aus einer statischen Shutdown-Gruppe zu entfernen, ziehen Sie die virtuelle Maschine zurück auf den entsprechenden Host auf der linken Bildschirmseite.

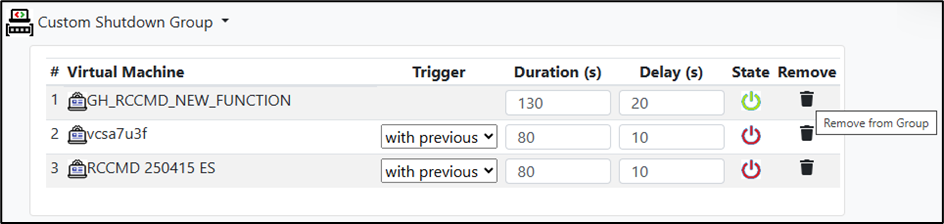

Wenn Sie unsicher sind, wo sich die virtuelle Maschine aktuell befindet, klicken Sie auf das kleine Mülleimer-Symbol bei „Remove“. Der entsprechende Eintrag wird aus der Liste entfernt und dem ESXi-Host hinzugefügt, auf dem sie sich derzeit befindet.

Hinweis: RCCMD kann keine virtuelle Maschine löschen!

Das RCCMD Shutdown Management ermöglicht ein automatisches, abhängiges Herunterfahren virtueller Maschinen. RCCMD wird niemals eine virtuelle Maschine von Ihrem Server löschen.

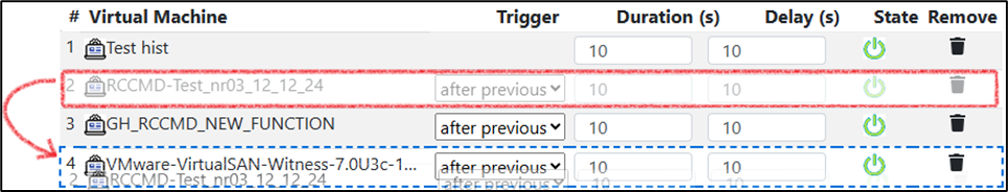

Shutdown-Reihenfolge ändern und virtuelle Maschinen verschieben

RCCMD erlaubt die freie Anordnung virtueller Maschinen innerhalb benutzerspezifischer Gruppen. Ziehen Sie sie einfach an die Stelle in der Shutdown-Logik, an der sie heruntergefahren werden sollen.

• Innerhalb einer Shutdown-Gruppe

• Zwischen verschiedenen Shutdown-Gruppen

Shutdown-Gruppe 1 – Die zeitgesteuerte benutzerdefinierte Shutdown-Gruppe

Der Trigger in der benutzerdefinierten Shutdown-Gruppe bietet zusammen mit Dauer (s) und Verzögerung (s) zahlreiche Möglichkeiten, eine Shutdown-Sequenz individuell anzupassen:

Zeitfunktionen und Triggerpunkt ermöglichen eine eigene Zeitrahmen-Definition für die abhängige Shutdown-Sequenz. Alle virtuellen Maschinen werden anschließend gemäß diesem zeitgesteuerten Ablauf geordnet heruntergefahren. Beachten Sie bei der Planung, dass die in diesem Menü eingetragenen Werte nicht die Shutdown-Zeit der virtuellen Maschine selbst beeinflussen. Sie dienen ausschließlich der internen Shutdown-Zeitsteuerung von RCCMD.

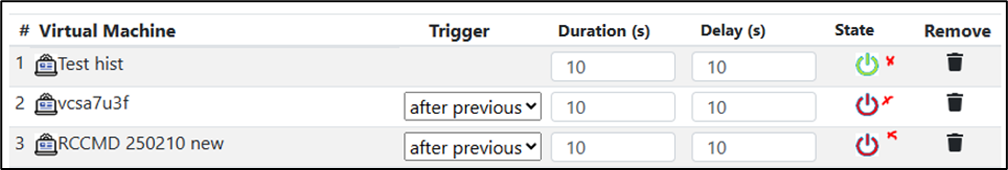

Trigger- und Zeitmanagement-Funktionen für die benutzerdefinierte Shutdown-Gruppe

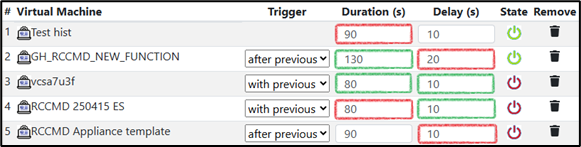

Die erste virtuelle Maschine in der Liste bietet zwei unterschiedliche Zeitfenster, die das Shutdown-Management beeinflussen:

Ab der zweiten virtuellen Maschine in der Liste gibt es zusätzlich einen Trigger, der definiert, wann die jeweiligen Zähler gestartet werden sollen. Dieser Trigger verknüpft den Shutdown restriktiv mit dem Shutdown der vorherigen virtuellen Maschine:

„after previous“ definiert, dass die individuelle Verzögerung erst startet, wenn der Shutdown-Timer (Duration (s)) der vorherigen virtuellen Maschine abgelaufen ist. In diesem Beispiel beginnt die zweite virtuelle Maschine mit einer Shutdown-Dauer von 130 Sekunden erst, nachdem die 90 Sekunden plus eine Verzögerung von 20 Sekunden verstrichen sind.

„with previous“ definiert, dass die Verzögerung der nachfolgenden virtuellen Maschine gleichzeitig mit dem Shutdown-Timer (Duration (s)) der vorherigen Maschine startet. In diesem Beispiel erhält die zweite virtuelle Maschine 20 Sekunden nach der ersten ein Shutdown-Signal und RCCMD startet den entsprechenden Shutdown-Timer (Dauer).

Mit zunehmender Anzahl virtueller Maschinen ergibt sich folgende Shutdown-Logik:

Existiert eine virtuelle Maschine in der Liste nicht mehr oder wird sie nicht gefunden, hält sich RCCMD strikt an die vorgegebenen Shutdown-Zeiten und meldet lediglich, dass die virtuelle Maschine nicht gefunden werden kann. Werden virtuelle Maschinen im Vorfeld in andere Rechenzentren migriert, beeinflusst dies daher den Shutdown-Ablauf nicht.

Wenn die Dauer (s) der letzten Maschine abgelaufen ist, wechselt die Shutdown-Gruppe zur nächsten: der allgemeinen Shutdown-Gruppe.

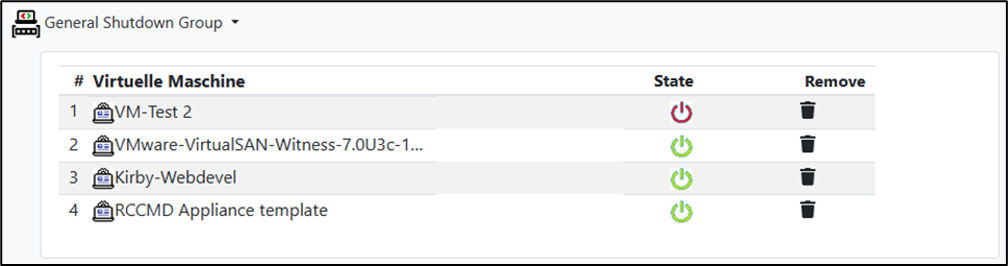

Shutdown-Gruppe 2: Die allgemeine Shutdown-Gruppe

Diese Gruppe ist für alle virtuellen Maschinen gedacht, die ohne besondere Abschaltanforderungen heruntergefahren werden können. Es gelten globale Richtlinien:

• Shutdown-Dauer (s):                          90 Sekunden
• Verzögerung (s):                                              0 Sekunden

Die Liste wird direkt von oben nach unten abgearbeitet, erlaubt aber eine grobe Festlegung der Shutdown-Reihenfolge: Virtuelle Maschinen, die länger als die geschätzten 90 Sekunden zum Herunterfahren benötigen, sollten höher in der Liste platziert werden als solche, die schneller herunterfahren.

Nach Ablauf der Shutdown-Dauer (Duration (s)) geht der Shutdown zu Gruppe 3 weiter: der dynamischen Shutdown-Gruppe.

Shutdown-Gruppe 3: Die dynamische Gruppe

Die dynamische Shutdown-Gruppe ist eine vollständig automatisierte Systemgruppe, die alle virtuellen Maschinen erfasst, die nicht ausdrücklich einer anderen Gruppe zugeordnet wurden:

Beim Aufruf des VM Shutdown Managements werden alle bekannten ESXi-Hosts in Echtzeit abgefragt und die verfügbaren virtuellen Maschinen aufgelistet.

Die Besonderheit dieser Gruppe liegt im Detail:

Wird nach der Konfiguration auf einem der bekannten ESXi-Hosts eine virtuelle Maschine migriert oder neu erstellt, erfasst RCCMD sie bei einem tatsächlichen Shutdown-Signal in Echtzeit und ordnet sie automatisch dieser Gruppe zu.

Zuvor über vMotion oder manuelle Eingriffe migrierte virtuelle Maschinen werden dynamisch aus dieser Liste entfernt.

So werden alle auf den Hosts laufenden virtuellen Maschinen geschützt und bei Bedarf heruntergefahren.

Nach 90 Sekunden wird der Vorgang an die Shutdown-Gruppe 4 weitergegeben.

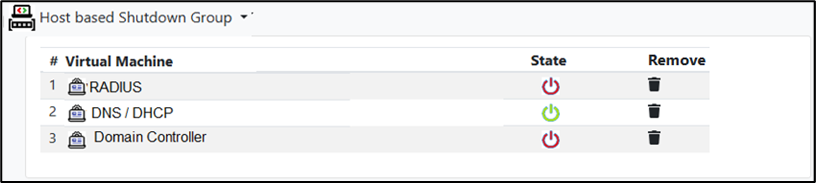

Shutdown-Gruppe 4: Die hostbasierte Shutdown-Gruppe

Die hostbasierte Shutdown-Gruppe umfasst alle infrastrukturbezogenen Server

• DNS
• DHCP
• Gateway
• RADIUS
• VMware-Appliance
• vCenter
• […]

In dieser Gruppe platzierte Server werden über die VMware-Einstellungen heruntergefahren und anschließend die ESXi-Hosts.

Virtuelle Maschinen, die zu diesem Zeitpunkt nicht ausgeschaltet sind, werden beim Herunterfahren der Hosts hart ausgeschaltet.


Detailliertes Echtzeit-Shutdown-Monitoring

RCCMD bietet einen eher passiven Überwachungsmodus, mit dem Sie den Betriebszustand virtueller Maschinen während eines Shutdowns in Echtzeit überwachen können:

Sobald diese Funktion aktiv ist, wird die Abfrage des VM-Status alle xxx Sekunden aktualisiert, bis das Häkchen entfernt wird. Diese Anzeige bleibt bestehen, bis die RCCMD-Appliance letztlich zusammen mit dem ESXi-Host heruntergefahren wird und nicht mehr erreichbar ist.

Echtzeit-Monitoring-Optionen:

• Status virtueller Maschinen

• Status von Maschinen, die auf den Servern nicht mehr gefunden werden

• Status neu hinzugekommener Maschinen (migriert und neu bereitgestellt)

• Status der Erreichbarkeit eines ESXi-Hosts

Hinweis: Eingeschränkte Konfigurationsmöglichkeiten, wenn aktiv

Alle zu speichernden Änderungen werden erst nach einem Neustart der RCCMD-Appliance wirksam. Die aktuelle Shutdown-Routine wird nicht in Echtzeit geändert. Tritt ein realer Shutdown ein, während das Echtzeit-Monitoring aktiv ist, wird die aktuell gespeicherte Konfiguration für die Durchführung des Shutdowns verwendet.
