Das Windows RCCMD_NC Konfigurations Tool

Dieser Artikel enthält Folgendes:

RCCMD IP Einstellungen, Ports und Bindings

Heartbeats / UPSMan Alive Checking

RCCMD Redundanzkonfiguration

RCCMD Shutdownverhalten und Logging

Das "RCCM_NC" Konfigurationstool, das sich im Installationspfad von RCCMD befindet, kann zur direkten Konfiguration des RCCMD Clients verwendet werden. Dies wird relevant, sobald RCCMD ohne Webbrowser konfiguriert werden muss.

Klicken Sie mit der rechten Maustaste auf das Tool und wählen Sie "Als Administrator ausführen".

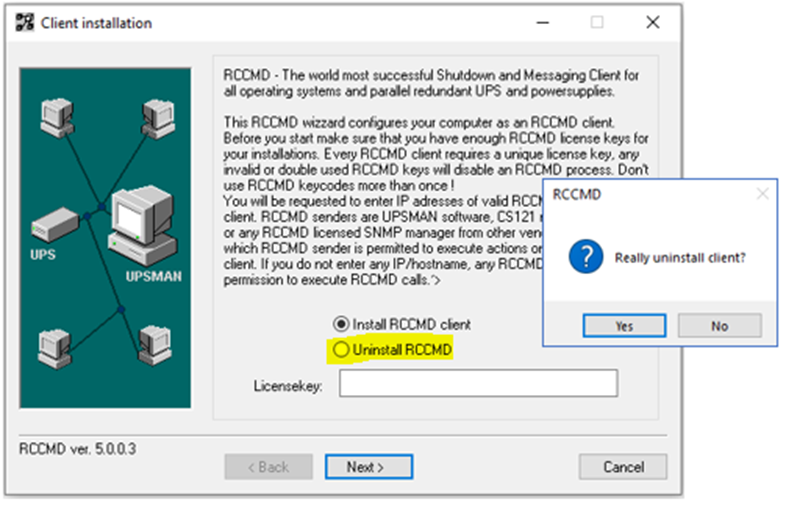

Nach dem Start stehen folgende Konfigurationsmöglichkeiten zur Verfügung:

Install RCCMD client

Diese Funktion startet den Konfigurations- und Installationsdialog.

Uninstall RCCMD

Mit dieser Funktion deinstallieren Sie Ihre RCCMD Installation.

Licensekey

Lizenzschlüssel eingeben oder ändern.

Permanente Navigationstasten:

	Navigieren Sie durch alle Setup-Seiten vorwärts oder rückwärts. Sie können jede Seite erneut aufrufen und Änderungen vornehmen. Folgende Screens und Funktionen werden in Echtzeit hinzugefügt oder entfernt.
	Bricht die Konfigurationsarbeit ab: Diese Schaltfläche verwirft alle Konfigurationsänderungen und beendet das Tool.
	Erscheint dynamisch – mit dieser Schaltfläche übernimmt RCCMD Ihre Änderungen, schreibt eine aktive Konfigurationsdatei und startet RCCMD neu. Klicken Sie auf „Weiter“, bis diese Schaltfläche erscheint.

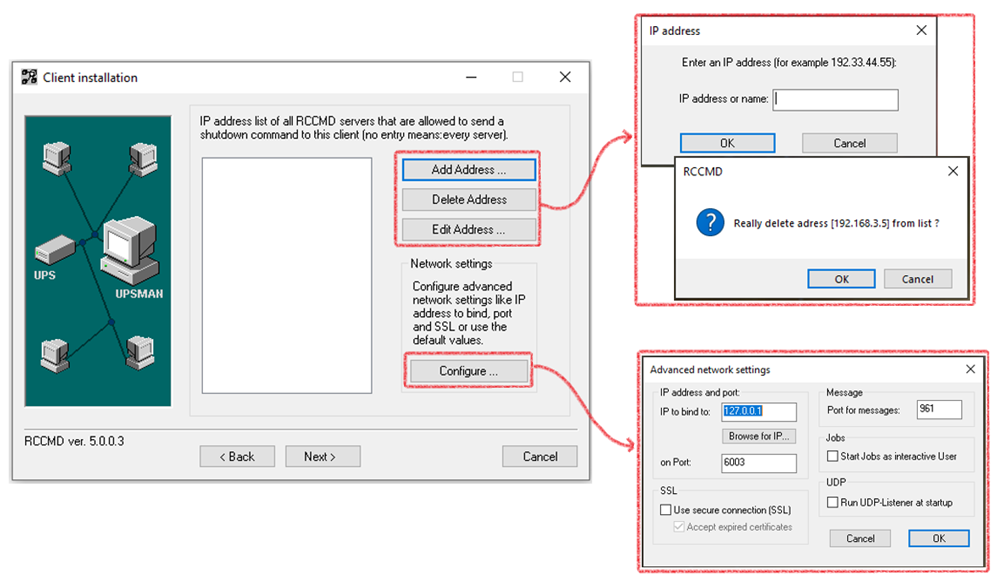

RCCMD IP Einstellungen, Ports und Bindings

Add / Delete / Edit

• Legen Sie fest, welche IP Adresse diesem RCCMD Client überhaupt ein Signal senden darf. Sobald eine IP Adresse eingetragen ist, werden Jobs von allen anderen Absendern verweigert. Verwenden Sie Add/Edit, um eine IP Adresse hinzuzufügen oder einen bestehenden Eintrag zu bearbeiten. Delete entfernt den Eintrag.

• Legen Sie fest, ob ein Redundanzverhalten gewünscht ist: Wenn mindestens zwei oder mehr IP Adressen eingetragen sind, stehen in späteren Dialogen Funktionen zur Verfügung, um Redundanzgruppen zu aktivieren und zu bearbeiten.



Configure / Advanced network settings

IP Adresse und Port

Falls gewünscht, kann RCCMD so konfiguriert werden, dass es nur auf einer bestimmten Netzwerkkarte oder einem anderen Port lauscht. Geben Sie dazu die IP Adresse oder die Portnummer ein, auf der der Listener aktiv sein soll.

SSL

Legen Sie fest, ob RCCMD SSL Verschlüsselung für die Kommunikation verwenden soll und ob abgelaufene Zertifikate trotzdem akzeptiert werden sollen.

Message Port

Definieren Sie den internen Port, den der RCCMD Hintergrunddienst nutzen soll, um Pop up Meldungen an die GUI des Betriebssystems zu senden.

Jobs als interaktiver User

Normalerweise ist RCCMD ein Hintergrunddienst. Entsprechend starten alle Skripte im Hintergrund. Mit dieser Option werden Skripte als Vordergrundprozesse ausgeführt. Hinweis: Ein Benutzer muss hierzu angemeldet sein.

Run UDP Listener at startup

Broadcast Pakete sind meist UDP Pakete – der Sender weiß nicht, ob und wie das Paket angekommen ist. Da UDP Pakete leicht zu fälschen sind (es reicht die gültige Absender IP), ist diese Funktion aus Sicherheitsgründen deaktiviert und muss manuell aktiviert werden.

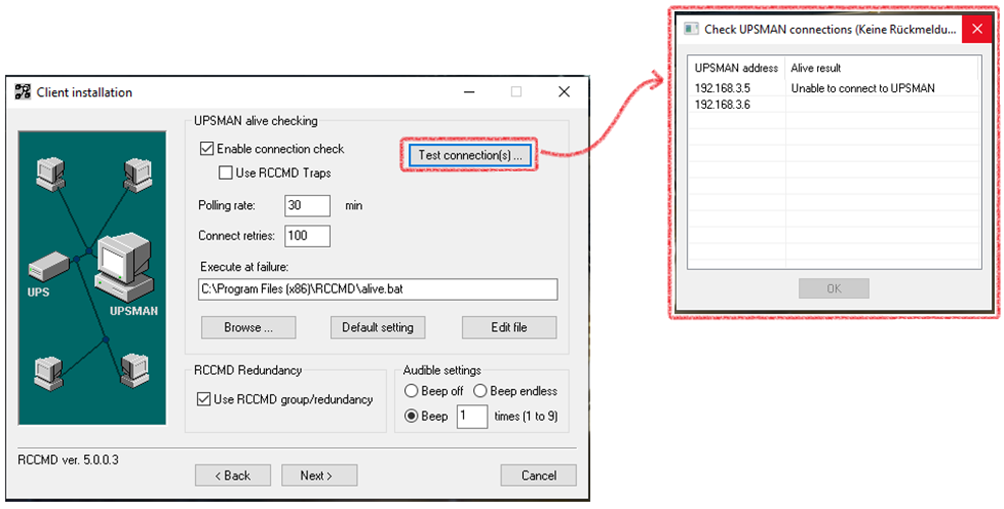

Heartbeats / UPSMan Alive Checking

Enable connection check

Falls gewünscht, kann RCCMD regelmäßig die registrierten gültigen Sender abfragen, um zu prüfen, ob das Gerät noch erreichbar ist. Die "Polling Rate" definiert die Abfrageintervalle und "Connect retries" legt fest, wie oft die Verbindung nacheinander scheitern darf, bevor RCCMD ein Problem annimmt.

Test connections

Testet alle eingetragenen IP Adressen darauf, ob sie von RCCMD aus erreichbar sind.

Execute at failure

Dieses Skript wird ausgeführt, wenn die unter "Connect retries" definierte Anzahl fehlgeschlagener Versuche erreicht ist. Wählen Sie mit "Browse" ein eigenes Skript oder bearbeiten Sie die aktuelle Datei direkt mit "Edit file". Default Settings stellt alle ursprünglichen Einstellungen wieder her.

Use RCCMD Traps

Statt Abfragen senden die Sender eine RCCMD Trap Nachricht, die als Lebenszeichen interpretiert wird.

Audible Settings

Wenn nötig, zeigt RCCMD ein Alarmfenster an und markiert dies mit einem gelben Warndreieck in der Taskleiste. Diese Funktion steuert den akustischen "BEEP", der angepasst werden kann:

Ausschalten, endloses Piepen oder eine bestimmte Anzahl an Warntönen.

RCCMD Redundancy

Diese Funktion beeinflusst den "Weiter" Button. Wenn Redundanz aktiviert ist, erscheint automatisch ein zusätzlicher Konfigurationsscreen, der auf der nächsten Seite eingestellt werden kann.

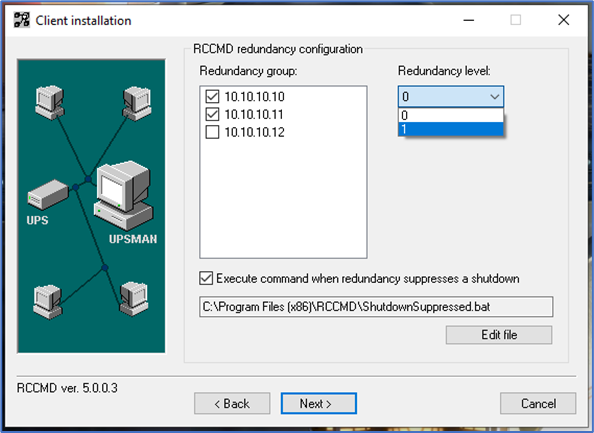

RCCMD Redundanzkonfiguration

Dieser Screen ist nur verfügbar, wenn die RCCMD Redundanz im "UPSMAN Alive Checking" Dialog aktiviert wurde. Der Grund ist, dass Redundanz nur funktioniert, wenn die Alive Prüfung aktiv ist.

In diesem Dialog soll RCCMD wissen, welche bei "Connections" eingetragenen IP Adressen zu einer Redundanzgruppe zusammengeführt werden sollen.

Erklärung:

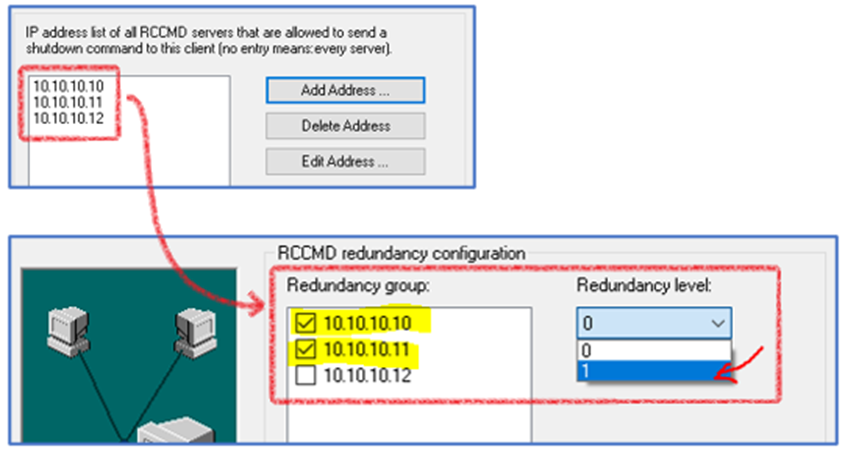

Unter "Connections" haben Sie gültige RCCMD Server eingetragen und damit festgelegt, welche IP Adressen diesem Client RCCMD Befehle senden dürfen. Aus diesen IP Adressen können Sie bestimmen, welche davon gleichzeitig ein Shutdown Kommando auslösen müssen, bevor dieser Shutdown tatsächlich ausgeführt wird.

In diesem Beispiel dürfen 3 gültige Sender grundsätzlich ein Shutdown Kommando senden. Unter „Redundancy“ wurde jedoch definiert, dass sowohl 10.10.10.10 als auch 10.10.10.11 gleichzeitig ein Shutdown senden müssen, damit er ausgeführt wird. Ein typisches Szenario wäre, dass zwei CS141 in USV Systemen sind, während ein dritter CS141 Umgebungstemperaturen mit einem SENSOR MONITOR überwacht.

Redundanzlevel

Das Redundanzlevel bestimmt, wie viele Sender das RCCMD Shutdown Kommando senden müssen:

0 bedeutet: Der erste Sender reicht für den Shutdown aus.

1 bedeutet: Ein weiterer Sender muss ebenfalls ein Shutdown Kommando senden.

Bei zwei Geräten ist das Maximum "1", da nur ein weiteres Gerät verfügbar ist. Bei drei Sendern wäre das Maximum "2".

Execute command when redundancy suppresses a shutdown

Dieses Skript wird ausgeführt, wenn das Redundanzlevel einen Shutdown unterdrückt. Mit "Edit file" können Sie beliebige Aktionen zur Batchdatei hinzufügen.

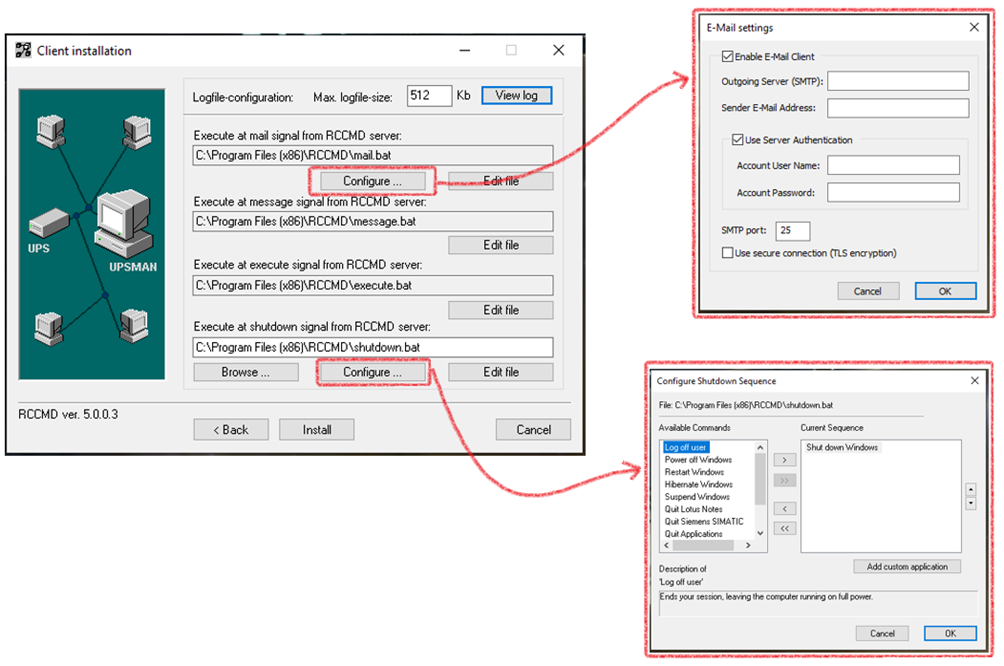

RCCMD Shutdownverhalten und Logging

Logfile Konfiguration

Legen Sie die Größe der Logdatei fest, die RCCMD erstellen soll. Wird diese Größe erreicht, löscht RCCMD den ältesten Eintrag, um neuen Platz zu schaffen.

Execute at mail signal from RCCMD server

RCCMD kann spezielle Mail Relay Jobs ausführen, z.B. wenn ein CS141 / BACS Informationen per Mail aus einem geschützten Bereich versenden soll. Unter Configure aktivieren Sie den integrierten Mail Client und tragen die erforderlichen Zugangsdaten ein.

Execute at message signal from RCCMD server

Dieses Skript nimmt den CS141 / BACS Job "RCCMD Message" entgegen und zeigt die Meldung als Popup auf dem Desktop an. Normalerweise muss hier nichts geändert werden. Hinweis: Das Skript wird bei jeder Meldung ausgeführt, egal welchen Inhalt sie hat.

Execute at execute signal from RCCMD server

Ähnlich wie bei „message signal“, aber der Job "Execute" erlaubt es dem CS141, ein Skript direkt auf dem RCCMD Client mit lokalen Adminrechten auszuführen. Out-of-the-box läuft das Skript ohne Änderungen.

Execute at shutdown signal from RCCMD server

Klicken Sie auf Configure, um die Shutdownroutine anzupassen. Jede Aktion wird von oben nach unten ausgeführt, wobei der letzte Befehl der eigentliche Shutdown von Windows oder einem ähnlichen System ist. Danach werden keine weiteren Befehle ausgeführt. Über die Buttons können Sie neue Jobs hinzufügen, deren Reihenfolge anpassen oder entfernen.

Mit "Add custom application" fügen Sie eigene Skripte oder Befehle hinzu, die innerhalb der Shutdown Sequenz abgearbeitet werden.

WARNUNG:

EDIT FILE ERLAUBT ES, DEN CHARAKTER JEDER BATCHDATEI INDIVIDUELL ANZUPASSEN! DIE DIREKTE MANIPULATION DER SKRIPTE KANN DEN FUNKTIONSABLAUF BEEINFLUSSEN UND ERFOLGT AUF EIGENES RISIKO!

Install

Schließt den Konfigurationsprozess ab, schreibt die finale Konfigurationsdatei und startet RCCMD neu. Sie können den Prozess beliebig oft wiederholen oder mit „Zurück“ durch die Seiten navigieren. Mit „Install“ wird die Konfiguration abgeschlossen.
